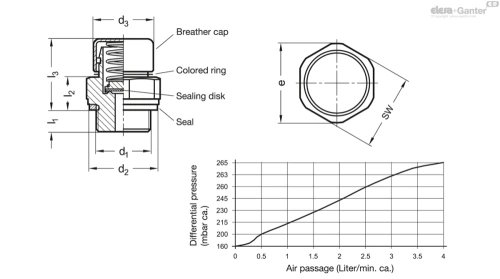

Схемы
GN 881-G1-200-MS-M
Технические характеристики — Вентиляционные клапаны
- d1
- G 1
- Рабочее давление в мбар ±20 %
- 200
- d2
- 39
- d3
- 20
- e ≈
- 44
- l1
- 8
- l2
- 12
- l3
- 25
- A/F
- 41
- Weight (in g)
- 186
- Вес (г)
- 186
Характеристики
Корпус клапана
Латунь MS
Крышка сапуна
Нержавеющая сталь AISI 304 M
Прокладка
Латунь
с покрытием из силиконового каучука (VMQ)
пружина
Нержавеющая сталь AISI 301
Уплотнение DIN 7603 A
Ковкое железо 1.0338
термостойкость от –30 до 200 °C
Информация
После превышения давления, указанного в таблице, вентиляционные клапаны GN 881 с прокладкой соединят контейнер с атмосферой и, таким образом, защитят их от чрезмерного внутреннего давления. Кольцо зелёного цвета обозначает давление открытия 200 мбар.
В исправном состоянии прокладка закрывает контейнер и, таким образом, предотвращает попадание грязи или пыли в контейнер.
Нижеприведённая диаграмма демонстрирует зависимость давления открытия клапана от скорости истечения воздуха через клапан.
Положение установки вертикально по отношению к верхней части.
Клапаны проверяются на герметичность и давление открытия.
Инструкция по сборке:
Для монтажа на стенах толщиной менее 4 мм используйте монтажные гайки GN 7430
Аксессуары
- Монтажные гайки GN 7430
По запросу
- Другие материалы
- с другим давлением открытия 50 мбар (жёлтое кольцо)
- С измерительным стержнем
