Серия GN 858
GN 858
Шарнирно-рычажные зажимы
со стопорным механизмом
Шарнирно-рычажные зажимы
Изображения
Схемы
GN 858
Таблица моделей — Шарнирно-рычажные зажимы
| Артикул | Размер | FH в Н | a | b1 | b2 | b3 | b4 | d1 | d2 | h1 | h2 | l1≈ | l2min. | m1 | m2 | m3 | m4 | r ≈ | s | w1 | w2 | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 858-1400-T5 | 1400 | 15000 | 22 | 115 | 51.5 | 66 | 22 | 10 | 8.5 | 57 | 38 | 318 | 47 | 21 | 95 | 11 | 44 | 97.5 | 5 | 24 | 22 | 1500 |
Характеристики
Тип
- Тип T5: с крепёжными отверстиями (d2)
Кованая сталь / высокоточное литьё под давлением
химически чернёный
Цапфы стальные
закалённая отшлифованная сталь
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Информация
Шарнирно-рычажный зажим GN 858 используется при создании очень высоких удерживающих усилий.
Крючковый зажим также имеет стопорный механизм, который предотвращает непреднамеренное или вызванное вибрацией открытие зажима.
Ещё одним преимуществом является возможность использования зажима с одной стороны.
Кронштейны задвижки входят в комплект поставки.
Описание функции (операция, выполняемая одной рукой)

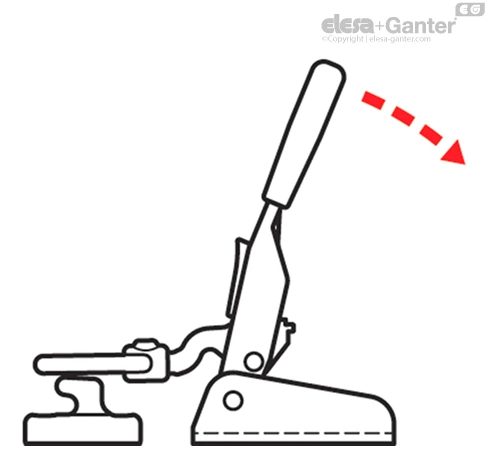

Для освобождения, переместите стопорный механизм в направлении, указанном стрелкой.
Поднимайте рычаг до тех пор, пока натяжная задвижка не отсоединится от кронштейна задвижки.

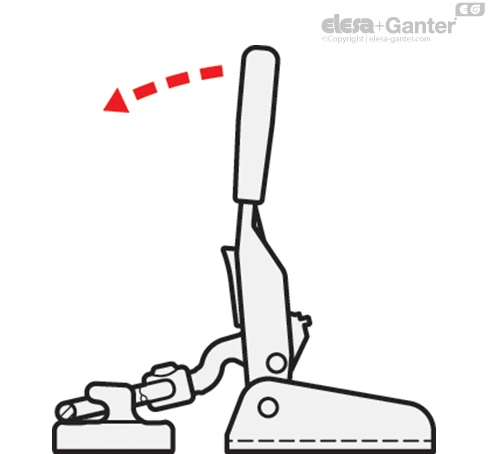

Перемещение рычага назад приведет к подъему натяжной задвижки и освобождению кронштейна задвижки (операция, выполняемая одной рукой).
Для зажима, поднимайте рычаг до тех пор, пока натяжная задвижка не упрется в кронштейн задвижки.

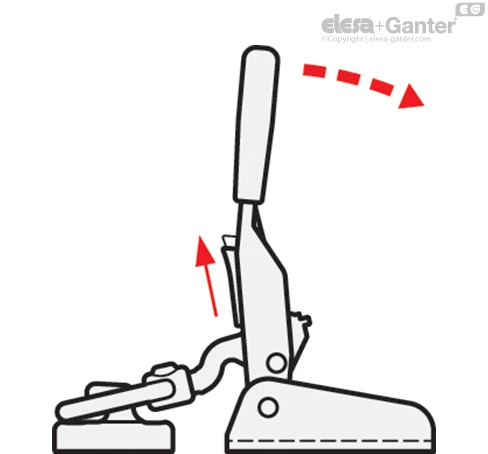

При перемещение стопорного механизма вверх во время зажима натяжная задвижка входит в сцепление с кронштейном задвижки.
При зажиме в крайнем положении, механизм автоматически блокируется посредством натяжения пружины.
