Серия GN 854

GN 854

Шарнирно-рычажные зажимы

со спусковым действием

Таблица (PDF)

GN 854

Таблица моделей — Шарнирно-рычажные зажимы

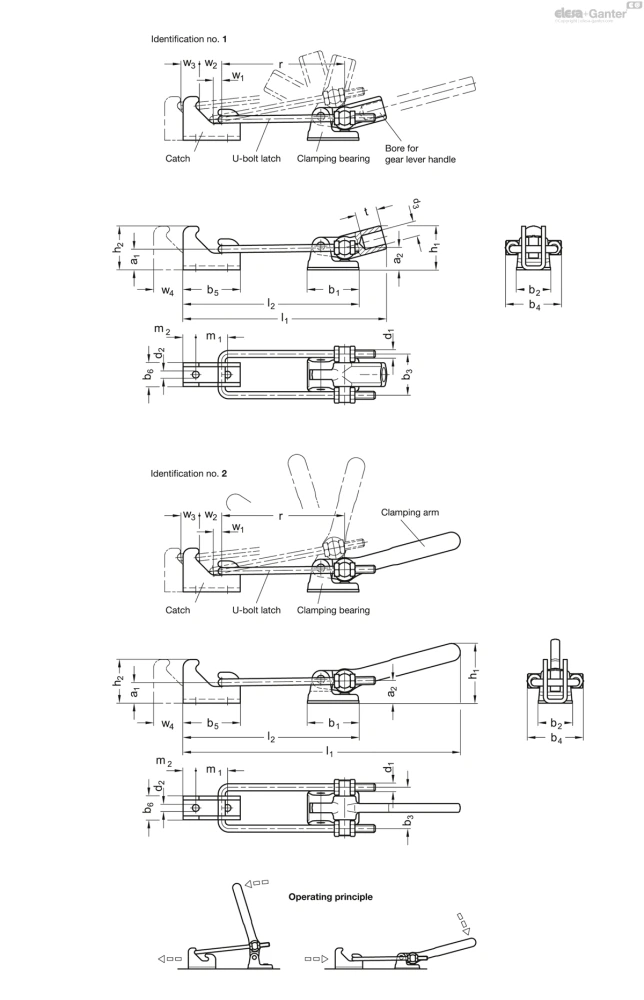

Артикул	Размер	FH в Н	a₁	a₂	b₁	b₂	b₃	b₄	b₅	b₆	d₁	d₂	d₃	h₁≈	h₂	l₁≈	l_2min.	m₁	m₂	r	t	w₁	w₂	w₃≈	w₄≈	Вес (г)	В корзину
GN 854-1500-1-T2S	1500	15000	26	28	65	43	52	70	72	30	M 10	8.5	18	55	55	220	186	40	16	120	30	10.5	28	25	40	1200
GN 854-1500-2-T2S	1500	15000	26	28	65	43	52	70	72	30	M 10	8.5	-	81	55	334	186	40	16	120	-	10.5	28	25	40	1331

3D-модель Технические данные (PDF)

Характеристики

Тип

Тип T2S: для сварки

Кодирования

Кодировка 1: с каналом для рукоятки рычага переключения

Кодирование 2: с прихватом

Зажимной вкладыш / прихват

Сталь

кованые

для сварки

бесцветный

Натяжная задвижка / цапфы

Сталь St 37

бесцветный

Кронштейн задвижки

Листовая сталь

бесцветный

Информация

Отличительной особенностью крючковых зажимов GN 854 является их высокопрочный, надёжный и компактный дизайн, что позволяет использовать их в жёстких условиях, например, при воздействии высоких температур, пыли, распылённого тумана и т. д.

Специально разработанный кронштейн задвижки позволяет принудительно ослабить зажим с помощью прихвата, перемещая натяжную задвижку вперёд, например, для разделения частей формы.

Шарнирно-рычажные зажимы с отверстием (код 1) управляются с помощью рукоятки, которая вставляется в защёлку и вынимается после завершения операции. Это позволяет сэкономить пространство и обеспечивает дополнительное преимущество, состоящее в том, что ручка рычага переключения не подвергается воздействию неблагоприятных условий окружающей среды, например, сильному нагреву, который препятствует её использованию. Ручка рычага переключения не входит в комплект поставки.

Кронштейн задвижки также может быть прикреплён с помощью винтов или болтов.

При необходимости зажимные элементы и натяжные задвижки также доступны в виде отдельных деталей; болт подшипника легко демонтируется для замены.
