Серия GN 851.2
GN 851.2
Шарнирно-рычажные зажимы
с натяжным действием
Шарнирно-рычажные зажимы

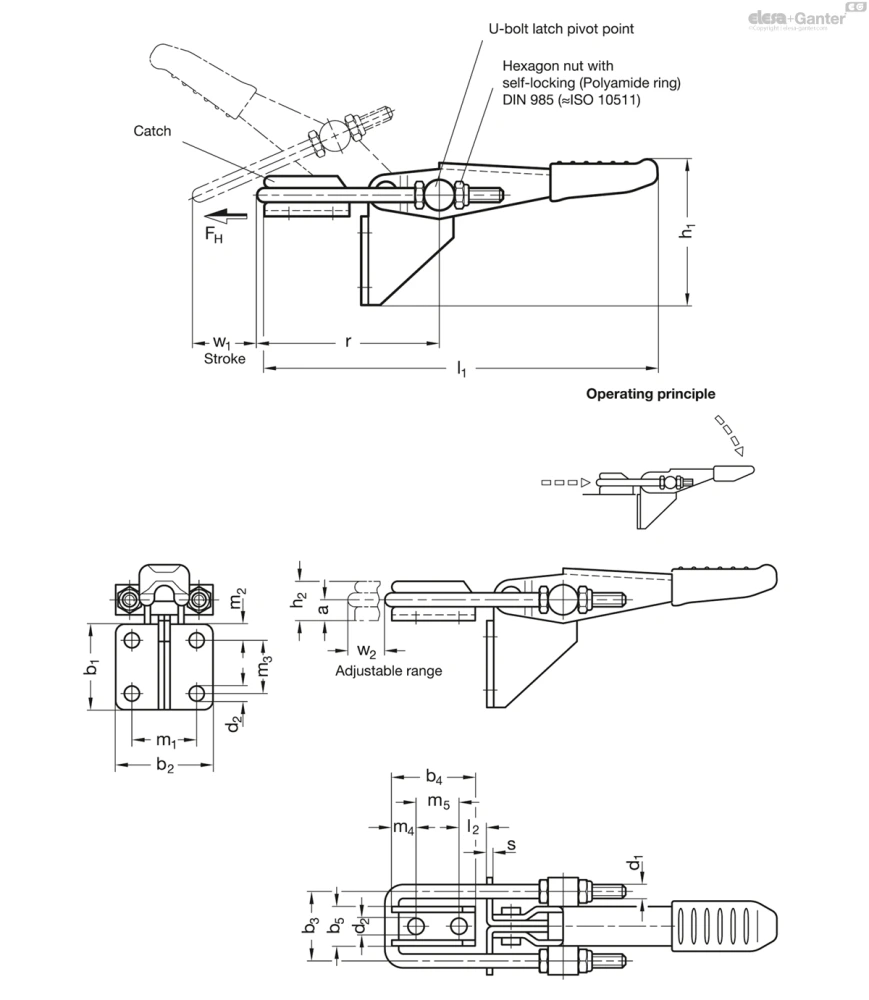

Изображения
Схемы
GN 851.2
Таблица моделей — Шарнирно-рычажные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 851.2-160-T4 | 160 | 1600 | 5 | 26 | 35 | 21 | 25.5 | 14 | M 4 | 4.3 | 40 | 10 | 104 | 4.5 | 22 | 6.5 | 13 | 6.5 | 14.3 | 52 | 2 | 32 | 10 | 100 | 32 | |
| GN 851.2-320-T4 | 320 | 3200 | 8 | 36 | 44 | 32 | 37 | 22 | M 6 | 6.5 | 57.5 | 15 | 159 | 6 | 25.5 | 8.5 | 19 | 10.5 | 20.5 | 78 | 3 | 53 | 21 | 305 | 53 | |
| GN 851.2-700-T4 | 700 | 7500 | 13 | 52 | 54 | 38 | 48.5 | 26 | M 8 | 8.5 | 82 | 23 | 225 | 8 | 36.5 | 10 | 32 | 13.5 | 27 | 102 | 3.5 | 64 | 25 | 675 | 64 | |
| GN 851.2-160-T | 160 | 1600 | 5 | 26 | 35 | 21 | 25.5 | 14 | M 4 | 4.3 | 40 | 10 | 104 | 4.5 | 22 | 6.5 | 13 | 6.5 | 14.3 | 52 | 2 | - | 10 | 88 | 32 | |
| GN 851.2-320-T | 320 | 3200 | 8 | 36 | 44 | 32 | 37 | 22 | M 6 | 6.5 | 57.5 | 15 | 159 | 6 | 25.5 | 8.5 | 19 | 10.5 | 20.5 | 78 | 3 | - | 21 | 260 | 53 | |
| GN 851.2-700-T | 700 | 7500 | 13 | 52 | 54 | 38 | 48.5 | 26 | M 8 | 8.5 | 82 | 23 | 225 | 8 | 36.5 | 10 | 32 | 13.5 | 27 | 102 | 3.5 | - | 25 | 675 | 64 |
Характеристики
Типы
- Тип T4: с натяжной задвижкой, с кронштейном задвижки
- Тип T: без натяжной задвижки, с кронштейном задвижки
Детали из листового металла
Науглероженная сталь С10
гальванически оцинкована с голубой пассивацией
Натяжные задвижки
Сталь St 37
гальванически оцинкована с голубой пассивацией
Все подвижные части
смазаны специальной смазкой
Ручка с пластиковой втулкой
красный цвет, маслостойкий
Информация
Ход натяжной задвижки шарнирно-рычажных зажимов GN 851.2 может быть отрегулирован в пределах его диапазона.
В зажатом положении натяжная задвижка и прихват располагаются горизонтально по отношению к вертикальной поверхности зажима.
В дополнение к показанным в таблице стандартным длинам задвижек «болт – скоба» множество изделий другой длины также доступно в рамках GN 951.1 серии.
Вопрос о продукции
Спросите о серии GN 851.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
