Серия GN 831-NI
GN 831-100-A-NI-2
Замки натяжные с крюком
Замки натяжные с крюком
Сталь / нержавеющая сталь
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

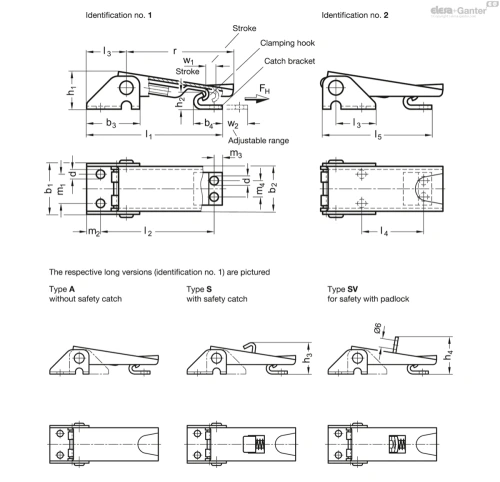

Схемы
GN 831-100-A-NI-2
Технические характеристики — Замки натяжные с крюком
- Размер
- 100
- FH в Н
- 1000
- b1
- 25.5
- b2
- 22
- b3
- 26
- b4
- 14
- d
- 4.2
- h1
- 18.5
- h2
- 8.5
- h3
- -
- h4
- -
- l1min.
- -
- l2min.
- -
- l3
- 19.5
- l4min.
- 31
- l5min.
- 54
- m1
- 14.3
- m2
- 7
- m3
- 4
- m4
- 8
- r
- 51
- w1≈
- 5.5
- w2≈
- 12
- Weight (in g)
- 54
- Вес (г)
- 54
Характеристики
Типы
- Тип A: без предохранительной задвижки
- Тип S: с предохранительной задвижкой
- Тип SV: для предохранительной задвижки с навесным замком
Идентификационный номер
- № 1: длинный тип
- № 2: короткий тип
Вариант исполнения из стали ST
гальванически оцинкована с голубой пассивацией
Вариант исполнения из нержавеющей стали NI
- Детали из листовой стали AISI 304
- Зажимной крюк / шпилька AISI 303
Информация
Натяжные замки с крюком GN 831 используются, в том числе, для надёжного крепления закрылков и крышек контейнеров. Зажимы будут надёжно зафиксированы по центру и, таким образом, будут вибростойкими.
Ход w1 зажимного крюка может вытянуть детали, которые должны быть зажаты вместе до 6 мм. Диапазон w2 может быть отрегулирован на шпинделе с резьбовым концом M6 на зажимном крюке.
Типы S и SV предотвращают нежелательное расцепление натяжного замка с крюком.
Винты с низкой головкой, например DIN 6912, используются для крепления натяжных замков с крюком.
Нагрузки, указанные в таблице, являются ориентировочными значениями направляющей линии при номинальном статическом тяговом усилии, которое может выдержать замок. В зависимости от условий, при которых эти натяжные замки с крюком используются, например, при вибрации или ударных нагрузках, это может негативно влиять на удерживающую способность.
Захватный кронштейн входит в комплект поставки.
