Серия GN 822.8
GN 822.8
Миниатюрные стопорные штифты
с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)
Миниатюрные стопорные штифты
Изображения

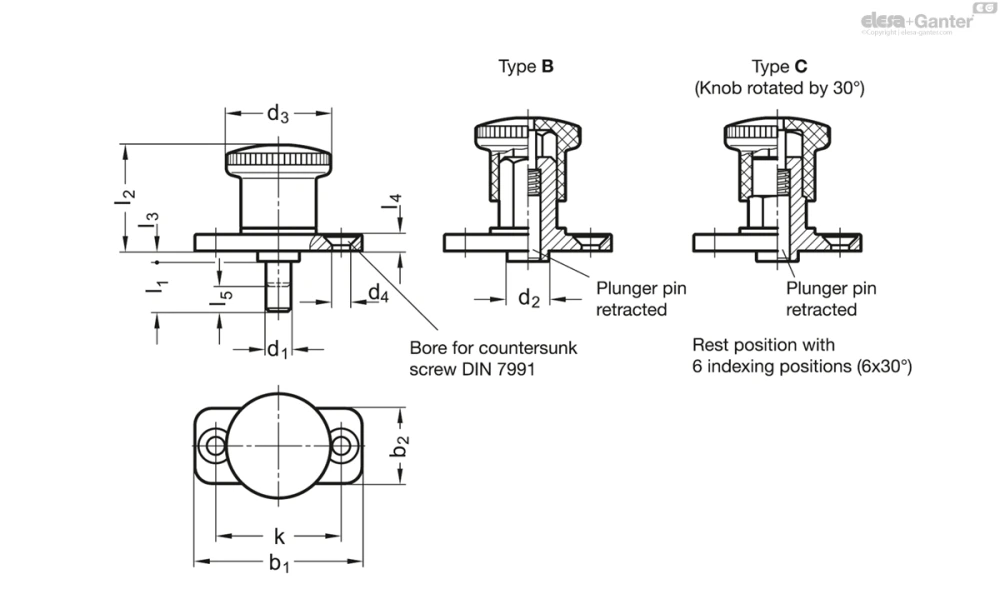

Схемы
GN 822.8
Таблица моделей — Миниатюрные стопорные штифты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 822.8-4-5-B | 4 | 5 | 35 | 15 | 8 | 21 | 4.3 | 25 | 20.5 | 2 | 4 | 5 | 4 | 12 | 24 | |
| GN 822.8-4-5-C | 4 | 5 | 35 | 15 | 8 | 21 | 4.3 | 25 | 20.5 | 2 | 4 | 5 | 4 | 12 | 23 | |
| GN 822.8-4-10-B | 4 | 10 | 35 | 15 | 8 | 21 | 4.3 | 25 | 20.5 | 2 | 4 | 5 | 4 | 12 | 23 | |
| GN 822.8-4-10-C | 4 | 10 | 35 | 15 | 8 | 21 | 4.3 | 25 | 20.5 | 2 | 4 | 5 | 4 | 12 | 23 | |
| GN 822.8-5-6-B | 5 | 6 | 40 | 18 | 10 | 25 | 4.3 | 30 | 25.5 | 2.5 | 4 | 6 | 6 | 16 | 39 | |
| GN 822.8-5-6-C | 5 | 6 | 40 | 18 | 10 | 25 | 4.3 | 30 | 25.5 | 2.5 | 4 | 6 | 6 | 16 | 39 | |
| GN 822.8-5-12-B | 5 | 12 | 40 | 18 | 10 | 25 | 4.3 | 30 | 25.5 | 2.5 | 4 | 6 | 6 | 16 | 40 | |
| GN 822.8-5-12-C | 5 | 12 | 40 | 18 | 10 | 25 | 4.3 | 30 | 25.5 | 2.5 | 4 | 6 | 6 | 16 | 39 | |
| GN 822.8-6-6-B | 6 | 6 | 40 | 18 | 10 | 25 | 4.3 | 30 | 25.5 | 2.5 | 4 | 6 | 6 | 16 | 39 | |
| GN 822.8-6-6-C | 6 | 6 | 40 | 18 | 10 | 25 | 4.3 | 30 | 25.5 | 2.5 | 4 | 6 | 6 | 16 | 39 | |
| GN 822.8-6-12-B | 6 | 12 | 40 | 18 | 10 | 25 | 4.3 | 30 | 25.5 | 2.5 | 4 | 6 | 6 | 16 | 41 | |
| GN 822.8-6-12-C | 6 | 12 | 40 | 18 | 10 | 25 | 4.3 | 30 | 25.5 | 2.5 | 4 | 6 | 6 | 16 | 39 | |
| GN 822.8-8-10-B | 8 | 10 | 50 | 23 | 14 | 33 | 5.3 | 38 | 35 | 2.5 | 5 | 10 | 11 | 35 | 94 | |
| GN 822.8-8-10-C | 8 | 10 | 50 | 23 | 14 | 33 | 5.3 | 38 | 35 | 2.5 | 5 | 10 | 11 | 35 | 93 | |
| GN 822.8-8-20-B | 8 | 20 | 50 | 23 | 14 | 33 | 5.3 | 38 | 35 | 2.5 | 5 | 10 | 11 | 35 | 98 | |
| GN 822.8-8-20-C | 8 | 20 | 50 | 23 | 14 | 33 | 5.3 | 38 | 35 | 2.5 | 5 | 10 | 11 | 35 | 97 | |
| GN 822.8-10-10-B | 10 | 10 | 50 | 23 | 14 | 33 | 5.3 | 38 | 35 | 2.5 | 5 | 10 | 11 | 35 | 96 | |
| GN 822.8-10-10-C | 10 | 10 | 50 | 23 | 14 | 33 | 5.3 | 38 | 35 | 2.5 | 5 | 10 | 11 | 35 | 96 | |
| GN 822.8-10-20-B | 10 | 20 | 50 | 23 | 14 | 33 | 5.3 | 38 | 35 | 2.5 | 5 | 10 | 11 | 35 | 90 | |
| GN 822.8-10-20-C | 10 | 20 | 50 | 23 | 14 | 33 | 5.3 | 38 | 35 | 2.5 | 5 | 10 | 11 | 35 | 102 |
Характеристики
Типы
- Тип B: без фиксации в отжатом положении (неотключаемые)
- Тип C: с фиксацией в отжатом положении (отключаемые)
Направляющий корпус
Цинковое литьё под давлением
с пластиковым покрытием
чёрный цвет, текстурированная отделка
Штифт
Нержавеющая сталь AISI 303
пружина
Нержавеющая сталь AISI 301
Поворотная ручка
Пластик (полиамид PA)
- чёрный цвет, матовая отделка
- не съёмная
Информация
Стопорные штифты GN 822.8 отличаются компактными размерами. Они крепятся с помощью винтов с потайной головкой.
Миниатюрные стопорные штифты (фиксаторы) представляют собой экономичную альтернативуGN 608 и GN 608.1 стопорным штифтам (фиксаторам) .
Кнопку фиксатора типа C можно повернуть на 30° после оттягивания стопорного штифта, блокируя его в оттянутом положении с помощью стопорного фиксатора.
По запросу
- с красной ручкой
Техническая информация
Вопрос о продукции
Спросите о серии GN 822.8 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
