Миниатюрные стопорные штифты

с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

Таблица (PDF)

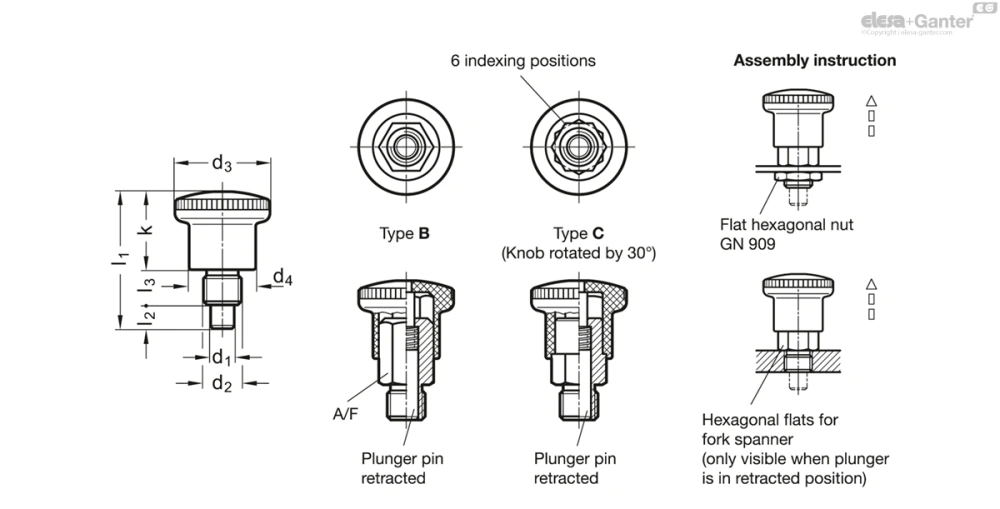

GN 822.6

Таблица моделей — Миниатюрные стопорные штифты

Артикул	d_1Bore+0.03/+0.08 Pin h9	d₂	d₃	d₄	l₁	l_2min.	l₃	k	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 822.6-4-M8-B	4	M 8	21	15	27.5	5	6	16.5	10	4	12	13
GN 822.6-4-M8-C	4	M 8	21	15	27.5	5	6	16.5	10	4	12	14
GN 822.6-4-M8x1-B	4	M 8x1	21	15	27.5	5	6	16.5	10	4	12	14
GN 822.6-4-M8x1-C	4	M 8x1	21	15	27.5	5	6	16.5	10	4	12	14
GN 822.6-5-M10-B	5	M10	25	18	34	6	8	20	12	6	16	25
GN 822.6-5-M10-C	5	M10	25	18	34	6	8	20	12	6	16	24
GN 822.6-5-M10x1-B	5	M 10x1	25	18	34	6	8	20	12	6	16	25
GN 822.6-5-M10x1-C	5	M 10x1	25	18	34	6	8	20	12	6	16	24
GN 822.6-6-M10-B	6	M10	25	18	34	6	8	20	12	6	16	25
GN 822.6-6-M10-C	6	M10	25	18	34	6	8	20	12	6	16	25
GN 822.6-6-M10x1-B	6	M 10x1	25	18	34	6	8	20	12	6	16	26
GN 822.6-6-M10x1-C	6	M 10x1	25	18	34	6	8	20	12	6	16	25
GN 822.6-6-M12-B	6	M12	28	20	40.5	7	10	23.5	14	10	23	40
GN 822.6-6-M12-C	6	M12	28	20	40.5	7	10	23.5	14	10	23	39
GN 822.6-6-M12x1,5-B	6	M12x1.5	28	20	40.5	7	10	23.5	14	10	23	39
GN 822.6-6-M12x1,5-C	6	M12x1.5	28	20	40.5	7	10	23.5	14	10	23	39
GN 822.6-7-M12-B	7	M12	28	20	40.5	7	10	23.5	14	10	23	41
GN 822.6-7-M12-C	7	M12	28	20	40.5	7	10	23.5	14	10	23	40
GN 822.6-7-M12x1,5-B	7	M12x1.5	28	20	40.5	7	10	23.5	14	10	23	40
GN 822.6-7-M12x1,5-C	7	M12x1.5	28	20	40.5	7	10	23.5	14	10	23	39
GN 822.6-8-M16-B	8	M 16	33	23	47.5	10	12	25.5	17	11	35	65
GN 822.6-8-M16-C	8	M 16	33	23	47.5	10	12	25.5	17	11	35	65
GN 822.6-8-M16x1,5-B	8	M 16x1.5	33	23	47.5	10	12	25.5	17	11	35	68
GN 822.6-8-M16x1,5-C	8	M 16x1.5	33	23	47.5	10	12	25.5	17	11	35	66
GN 822.6-10-M16-B	10	M 16	33	23	47.5	10	12	25.5	17	11	35	69
GN 822.6-10-M16-C	10	M 16	33	23	47.5	10	12	25.5	17	11	35	67
GN 822.6-10-M16x1,5-B	10	M 16x1.5	33	23	47.5	10	12	25.5	17	11	35	70
GN 822.6-10-M16x1,5-C	10	M 16x1.5	33	23	47.5	10	12	25.5	17	11	35	68

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип B: без фиксации в отжатом положении (неотключаемые)

Тип C: с фиксацией в отжатом положении (отключаемые)

Направляющий корпус из стали, оцинкованная, воронёная, пассивированная

Штифт

Нержавеющая сталь AISI 303

пружина

Нержавеющая сталь AISI 301

Ручка пластиковая (полиамид PA)

чёрный цвет, матовая отделка

не съёмная

Информация

Миниатюрные стопорные штифты GN 822.6 отличаются компактными размерами.

Аналогичная модели миниатюрных стопорных штифтов GN 822 GN 607 GN 607.1 , данная модель объединяет ту же продуманную конструкцию и комплектуется ассортиментом болтовых и резьбовых соединений всех размеров. Миниатюры представляют собой экономичный аналог стопорных штифтов GN 822 GN 607 GN 607.1 / GN 822 GN 607 GN 607.1 соответствующих размеров по разумной цене. Для монтажа необходимо сначала повернуть кнопку с насечкой на миниатюрном стопорном штифте. При вытягивании стопорного штифта освободится шестигранная гайка, которую следует затянуть гаечным ключом с незамкнутым зевом.

Чтобы установить штифты в рабочее положение, необходимо придерживать их за ручку с зубчатой насечкой. Плоскости контргайки, к которым прикладывается гаечный ключ, можно обнаружить при оттягивании штифта. Миниатюрный стопорный штифт можно легко затянуть с помощью вилочного гаечного ключа.

Кнопку фиксатора типа C можно повернуть на 30° после оттягивания стопорного штифта, блокируя его в оттянутом положении с помощью стопорного фиксатора.
