Серия GN 820-NI
GN 820-25-MC-NI
Горизонтальные шарнирные зажимы
Горизонтальные шарнирные зажимы
Горизонтальная рукоятка из стали / нержавеющей стали с горизонтальной монтажной опорой
Цена и наличие — по запросу: корзина формирует заявку.
Изображения
Схемы

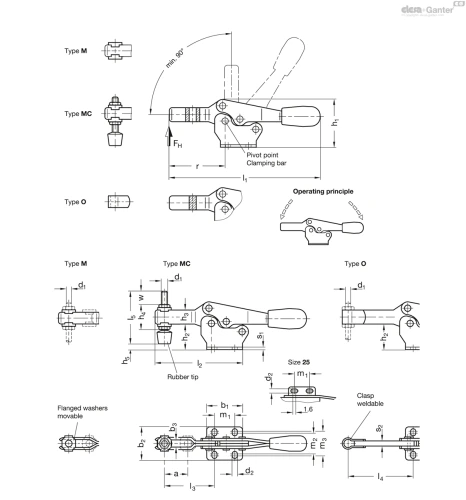

GN 820-25-MC-NI
Технические характеристики — Горизонтальные шарнирные зажимы
- Размер
- 25**
- Fh в Н
- 400
- a ≈
- 10
- b1
- 24
- b2
- 24.5
- b3
- 4.3
- d1
- M 4
- d2
- 4.3
- h1≈
- 23
- h2
- 12
- h3
- 7
- h4
- 13.5
- h5max.
- -
- l1≈
- 69
- l2≈
- 43
- l3≈
- 20
- l4max.
- -
- l5
- 23
- m1
- 15
- m2
- 16
- m3
- 16
- r
- 24.5
- s1
- 1.2
- s2
- -
- w
- 4
- Weight (in g)
- 30
- Вес (г)
- 30
Характеристики
Типы
- Тип M: вилочный прихват с двумя фланцевыми шайбами
- Тип MC: вилочный прихват с двумя фланцевыми шайбами и нажимным винтом GN 708.1
- Тип O: цельнолитой прихват со скобой для сварки
Вариант исполнения из стали
- Вязкая сталь C10
Оцинкованный, синий пассивированный
- Цапфы закаленные
- Опорные оси (для размера 355 и больше), закалённые
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Нажимной винт GN 708.1, Тип A
- Оцинкованная сталь
- Резиновый наконечник, по Шору А 85
Вариант исполнения из нержавеющей стали NI
Нержавеющая сталь AISI 304
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Нажимной винт GN 708.1, Тип A
- Нержавеющая сталь AISI 304
- Резиновый наконечник, по Шору А 85
Информация
Переключаемые зажимы GN 820 работают по принципу переключения: рукоятка и зажимное устройство двигаются в противоположных направлениях.
Для зажима требуется меньше пространства. В позиции зажима рукоятка находится в горизонтальном положении.
В переключаемых зажимах в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип М) может быть предусмотрено использование специального нажимного винта. В тип МС также входит нажимной винт с наконечником из неопренового каучука.
Переключаемые зажимы типа О могут использоваться путём приваривания прихвата, на котором затем можно разместить зависящий от области применения прижимной крепёжный элемент, или путём использования планки в сочетании с GN 809 держателями нажимных винтов для удержания изделия на месте.
