Серия GN 820.6-NI

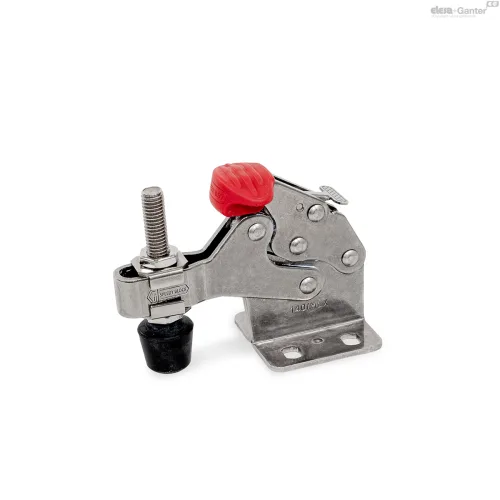

GN 820.6-140-ML-NI
Прижимы и зажимные устройства
Прижимы и зажимные устройства
Сталь / нержавеющая сталь, рукоятка управления с Т-образной ручкой
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

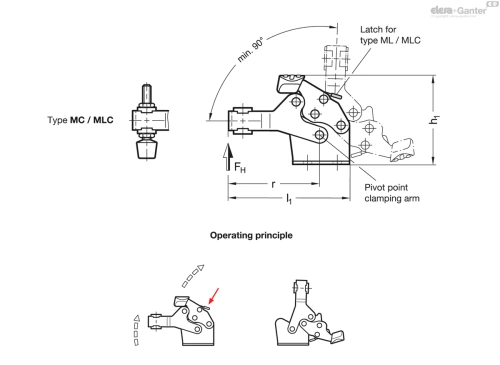

Схемы
GN 820.6-140-ML-NI
Технические характеристики — Прижимы и зажимные устройства
- Размер
- 140
- FH в Н
- 1300
- a ≈
- 17
- b1
- 44
- b2
- 44
- b3
- 8.5
- d1
- -
- d2
- 6.6
- h1≈
- 69
- h2
- 26
- h3
- 15
- h4≈
- -
- h5≈
- -
- l1≈
- 96
- l2
- 49
- l3≈
- 52.6
- l4
- -
- m1
- 23
- m2
- 26
- m3
- 29.5
- r
- 62.5
- s
- 2.5
- w ≈ Регулируемая область
- -
- Weight (in g)
- 217
- Вес (г)
- 217
Характеристики
Типы
- Тип M: без замыкающего механизма, с двумя фланцевыми шайбами

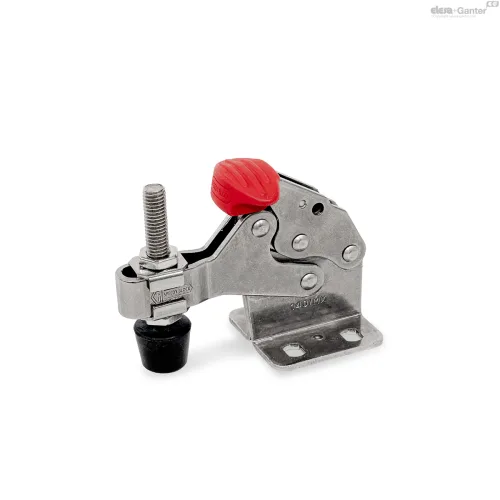

- Тип MC: без замыкающего механизма, с двумя фланцевыми шайбами и нажимным винтом GN 708.1
- Тип ML: с замыкающим механизмом, с двумя фланцевыми шайбами
- Тип MLC: с замыкающим механизмом, с двумя фланцевыми шайбами и нажимным винтом GN 708.1
Натяжной механизм
- Сталь ST
- Детали из листового металла
- Закалённая сталь С10, оцинкованная, глубокой пассивации
- Цапфы закаленные
- Опорные оси закаленные
- Подвижные части, смазанные специальной смазкой
- Нержавеющая сталь NI
- Детали из листового металла AISI 304
- Цапфы, опорные заклёпки AISI 304
- Подвижные части, смазанные специальной смазкой
Рукоятка
Пластик
красный цвет, маслостойкий
Фланцевые шайбы GN 898
- Оцинкованная сталь, воронёная пассивированная для ST
- Нержавеющая сталь AISI 304 для NI
Нажимные винты GN 708.1 для типа MC / MLC
- Оцинкованная сталь, воронёная пассивированная для ST
- Нержавеющая сталь AISI 304 для NI
- Резиновый наконечник
- Шор А 85
- Тип A (плоская нажимная подушка)
Информация
Шарнирно-рычажные зажимы GN 820.6 обладают крайне компактной конструкцией.
Типы ML / MLC надёжно фиксируются в зажатом положении для предотвращения случайного ослабления или ослабления, вызванного вибрациями. Зажим можно разжать одной рукой.
