Серия GN 820.2
GN 820.2-130-MFC
Горизонтальные шарнирные зажимы
Горизонтальные шарнирные зажимы
Сталь/нержавеющая сталь, с вертикальным основанием
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

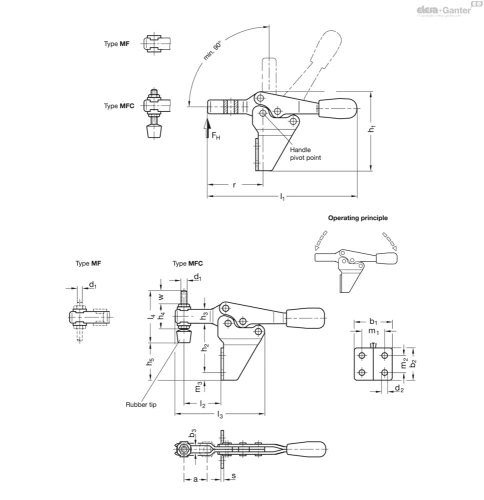

Схемы
GN 820.2-130-MFC
Технические характеристики — Горизонтальные шарнирные зажимы
- Размер
- 130
- Fh в Н
- 1000
- a ≈
- 32
- b1
- 39
- b2
- 35
- b3
- 6.5
- d1
- M 6
- d2
- 5.5
- h1
- 85
- h2
- 57.5
- h3
- 16
- h4
- 25.5
- h5max.
- 47.5
- l1
- 170
- l2
- 45
- l3
- 95
- l4
- 55
- m1
- 26
- m2
- 22
- m3
- 6.5
- r
- 61
- s
- 2.5
- w
- 17.5
- Weight (in g)
- 260
- Вес (г)
- 260
Характеристики
Типы
- Тип MF: прихват-вилка с двумя фланцевыми шайбами
- Тип МFC: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом
Вариант исполнения из стали
- Закалённая сталь С10, оцинкованная, глубокой пассивации
- Цапфы закаленные
- Опорные оси (для размера 355 и больше), закалённые
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A
- Оцинкованная сталь
- Резиновый наконечник, по Шору А 85
Вариант исполнения из нержавеющей стали NI
Нержавеющая сталь AISI 304
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A
- Нержавеющая сталь AISI 304
- Резиновый наконечник, по Шору А 85
Информация
Горизонтальные шарнирные зажимы GN 820 работают по правилу изгиба: рычаг и прижимная планка перемещаются в противоположных направлениях.
Для зажима им необходимо меньше пространства. В позиции зажима рукоятка находится в горизонтальном положении. Повернутая на 90° монтажная поверхность, в дополнение к точке прижима, позволяет сэкономить место.
Вместе с горизонтальными шарнирными зажимами в виде прихвата-вилки с двумя фланцевыми шайбами (Тип MF) могут использоваться специальные зажимные винты. Шпиндельный узел с наконечником из неопреновой резины также входит в комплект поставки Типа MFC.
Техническая информация
Аксессуары
- Держатели для зажимных болтов
- GN 801 монтажные опоры прижима для шарнирных прихватов (для типа МF)
