Серия GN 817.6
GN 817.6
Стопорные штифты из нержавеющей стали
с датчиком для контроля положения
Стопорные штифты из нержавеющей стали

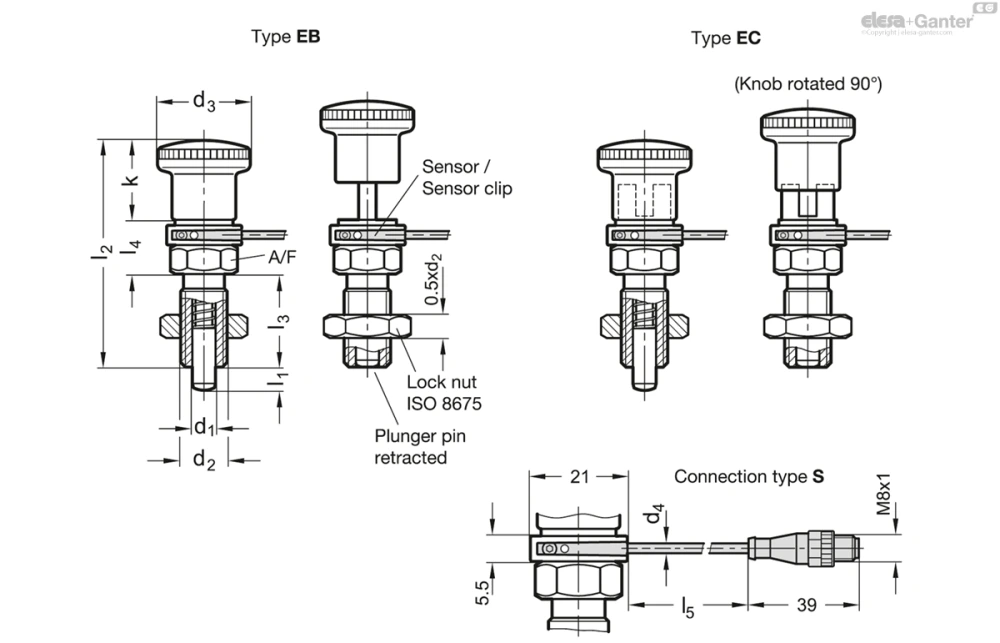

Изображения
Схемы
GN 817.6
Таблица моделей — Стопорные штифты из нержавеющей стали
| Артикул |
|
|
Длина кабеля l5 в м. |
|
|
d4 |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.6-4-6-EB-S-0,5 | 4 | 6 | 0.5 | M 8 x 1 | 16 | 2 | 14 | 41.5 | 16 | 11.5 | 10 | 4 | 12.5 | 27 | |
| GN 817.6-5-8-EB-S-0,5 | 5 | 8 | 0.5 | M 10 x 1 | 19 | 2 | 16 | 46.5 | 18 | 12.5 | 12 | 5 | 18 | 39 | |
| GN 817.6-6-9-EB-S-0,5 | 6 | 9 | 0.5 | M 12 x 1,5 | 23 | 2 | 20 | 54.5 | 22 | 12.5 | 14 | 6 | 25 | 56 | |
| GN 817.6-8-12-EB-S-0,5 | 8 | 12 | 0.5 | M 16 x 1,5 | 28 | 2 | 24 | 64.5 | 26 | 14.5 | 17 | 8.5 | 28 | 105 | |
| GN 817.6-10-12-EB-S-0,5 | 10 | 12 | 0.5 | M 16 x 1,5 | 28 | 2 | 24 | 64.5 | 26 | 14.5 | 17 | 9.5 | 38 | 106 | |
| GN 817.6-12-15-EB-S-0,5 | 12 | 15 | 0.5 | M 20 x 1,5 | 33 | 2 | 28.5 | 78 | 33 | 16.5 | 22 | 11.5 | 40 | 200 | |
| GN 817.6-16-20-EB-S-0,5 | 16 | 20 | 0.5 | M 24 x 2 | 33 | 2 | 28.5 | 85 | 38 | 18.5 | 27 | 13 | 54 | 313 | |
| GN 817.6-4-6-EC-S-0,5 | 4 | 6 | 0.5 | M 8 x 1 | 16 | 2 | 14 | 41.5 | 16 | 11.5 | 10 | 4 | 12.5 | 29 | |
| GN 817.6-5-8-EC-S-0,5 | 5 | 8 | 0.5 | M 10 x 1 | 19 | 2 | 16 | 46.5 | 18 | 12.5 | 12 | 5 | 18 | 42 | |
| GN 817.6-6-9-EC-S-0,5 | 6 | 9 | 0.5 | M 12 x 1,5 | 23 | 2 | 20 | 54.5 | 22 | 12.5 | 14 | 6 | 25 | 60 | |
| GN 817.6-8-12-EC-S-0,5 | 8 | 12 | 0.5 | M 16 x 1,5 | 28 | 2 | 24 | 64.5 | 26 | 14.5 | 17 | 8.5 | 28 | 111 | |
| GN 817.6-10-12-EC-S-0,5 | 10 | 12 | 0.5 | M 16 x 1,5 | 28 | 2 | 24 | 64.5 | 26 | 14.5 | 17 | 9.5 | 38 | 112 | |
| GN 817.6-12-15-EC-S-0,5 | 12 | 15 | 0.5 | M 20 x 1,5 | 33 | 2 | 28.5 | 78 | 33 | 16.5 | 22 | 11.5 | 40 | 212 | |
| GN 817.6-16-20-EC-S-0,5 | 16 | 20 | 0.5 | M 24 x 2 | 33 | 2 | 28.5 | 85 | 38 | 18.5 | 27 | 13 | 54 | 329 |
Характеристики
Типы
- ТипEB: с контролем сцепления, без фиксации в отжатом положении
- ТипEC: с контролем сцепления, с фиксацией в отжатом положении
Тип соединения
- Тип соединения S: заглушка
Нержавеющая сталь
- AISI 303
- Фиксирующий стержень из химически никелированной стали
Ручка пластиковая (полиамид ПА)
- чёрный цвет, матовая отделка
- не съёмная
Магнит
Магнитотвёрдый феррит
Датчик / держатель датчика
Пластик (полиамид ПА), чёрный матовый
Кабель (внешняя оболочка)
Полиуретан PUR, чёрный
Шестигранные гайки ISO 8675
Нержавеющая сталь A2
Информация
Стопорные штифты из нержавеющей стали GN 817.6 с датчиком для контроля положения обеспечивают электронный мониторинг состояния штифтов. Для этой цели магнит встроен в штифт, который включает датчик после сцепления примерно 2/3 длины захвата l1.
Затем электроника датчика посылает сигнал высокого уровня, например, в систему управления машиной, и дополнительно показывает данное состояние выключателя с помощью светодиода на датчике.
Для предупреждения отказов на стопорный штифты не должны воздействовать никакие внешние магнитные поля. Стопорные штифты из нержавеющей стали GN 817.6 поставляются с датчиком, держателем датчика, шестигранным ключом Allen® и шестигранной гайкой.
Техническая информация
Инструкции по монтажу
Положение кабеля датчика можно свободно выбирать во время монтажа держателя датчика.
Этапы монтажа:
1. Вставьте датчик в держатель датчика сбоку.
2. Затяните винт датчика с шестигранным отверстием в головке.
3. Закрепите держатель датчика в кольцевой канавке стопорного штифта в любом направлении и при необходимости отрегулируйте направления путём проворачивания.
Вопрос о продукции
Спросите о серии GN 817.6 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
