Штифты стопорные
для точного размещения, конический плунжер
Штифты стопорные (фиксаторы)
Изображения
Схемы

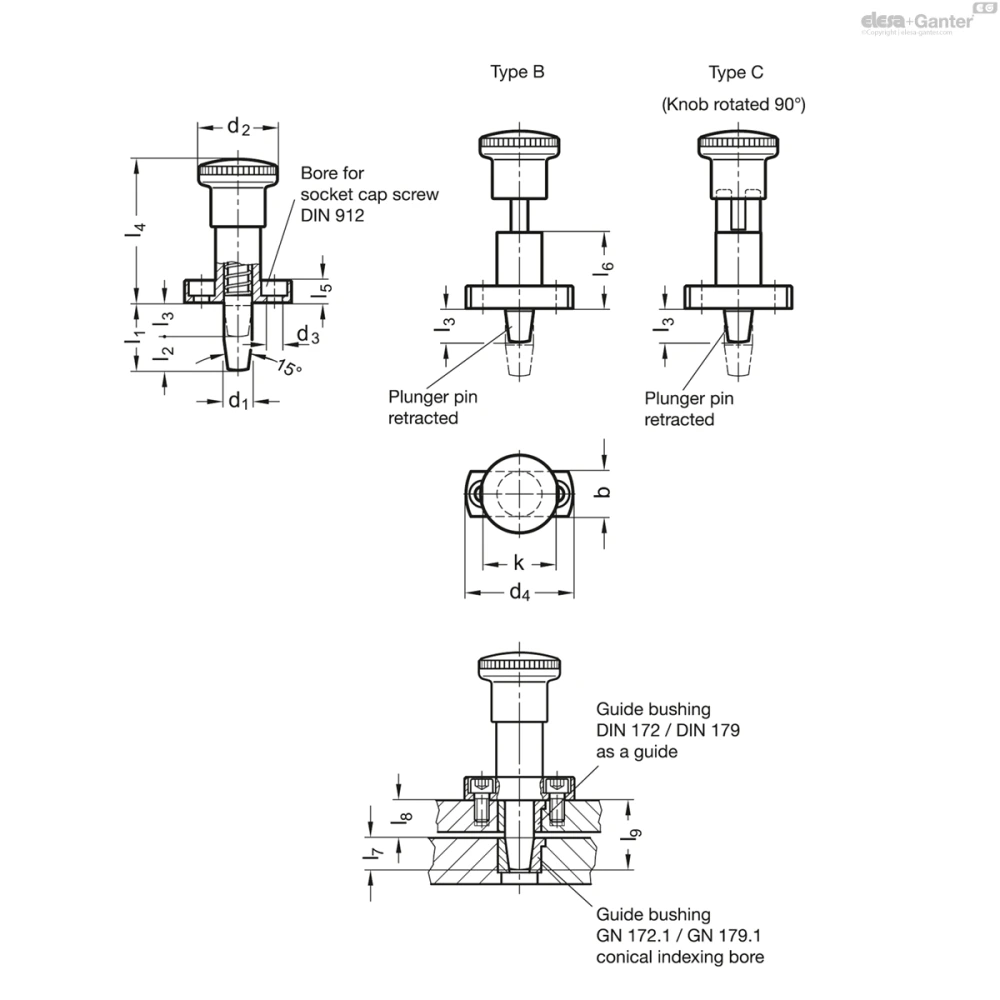

GN 817.5
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.5-6-18-B | 6 | 18 | 9 | 9 | 13 | 23 | 4.3 | 34 | 23 | 45 | 6 | 25 | 7 | 9 | 10 | 6 | 25 | 43 | |
| GN 817.5-6-18-C | 6 | 18 | 9 | 9 | 13 | 23 | 4.3 | 34 | 23 | 45 | 6 | 25 | 7 | 9 | 10 | 6 | 25 | 46 | |
| GN 817.5-6-24-B | 6 | 24 | 9 | 15 | 13 | 23 | 4.3 | 34 | 23 | 45 | 6 | 25 | 7 | 15 | 16 | 6 | 25 | 40 | |
| GN 817.5-6-24-C | 6 | 24 | 9 | 15 | 13 | 23 | 4.3 | 34 | 23 | 45 | 6 | 25 | 7 | 15 | 16 | 6 | 25 | 50 | |
| GN 817.5-8-20-B | 8 | 20 | 10.6 | 9.4 | 16 | 28 | 5.3 | 38 | 26 | 51 | 8 | 27 | 9 | 9.4 | 10 | 8.5 | 28 | 75 | |
| GN 817.5-8-20-C | 8 | 20 | 10.6 | 9.4 | 16 | 28 | 5.3 | 38 | 26 | 51 | 8 | 27 | 9 | 9.4 | 10 | 8.5 | 28 | 75 | |
| GN 817.5-8-26-B | 8 | 26 | 10.6 | 15.4 | 16 | 28 | 5.3 | 38 | 26 | 51 | 8 | 27 | 9 | 15.4 | 16 | 8.5 | 28 | 80 | |
| GN 817.5-8-26-C | 8 | 26 | 10.6 | 15.4 | 16 | 28 | 5.3 | 38 | 26 | 51 | 8 | 27 | 9 | 15.4 | 16 | 8.5 | 28 | 84 | |
| GN 817.5-10-24-B | 10 | 24 | 12.6 | 11.4 | 16 | 28 | 5.3 | 38 | 26 | 51 | 8 | 27 | 11 | 11.4 | 12 | 11.5 | 40 | 76 | |
| GN 817.5-10-24-C | 10 | 24 | 12.6 | 11.4 | 16 | 28 | 5.3 | 38 | 26 | 51 | 8 | 27 | 11 | 11.4 | 12 | 11.5 | 40 | 83 | |
| GN 817.5-10-32-B | 10 | 32 | 12.6 | 19.4 | 16 | 28 | 5.3 | 38 | 26 | 51 | 8 | 27 | 11 | 19.4 | 20 | 11.5 | 40 | 81 | |
| GN 817.5-10-32-C | 10 | 32 | 12.6 | 19.4 | 16 | 28 | 5.3 | 38 | 26 | 51 | 8 | 27 | 11 | 19.4 | 20 | 11.5 | 40 | 87 |
Характеристики
Типы
- Тип B: без фиксации в отжатом положении (неотключаемые)
- Тип C: с фиксацией в отжатом положении (отключаемые)
Сталь
- чернение
- Штифт закалён и отшлифован
Ручка пластиковая (полиамид PA)
- чёрный цвет, матовая отделка
- не съёмная
Информация
Стопорные штифты (фиксаторы) GN 817.5 обеспечивают высокую точность позиционирования благодаря установочным втулкам DIN 172 / DIN 179 с цилиндрическим отверстием. Установочные втулки GN 172.1 / GN 179.1 с коническими отверстиями вставляются в имеющееся отверстие.
Коническая форма стопорного штифта / отверстия улучшает зрительную ориентацию и, соответственно, обеспечивает более высокую точность.
Тип C применяется в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.
Техническая информация
Инструкции по сборке и монтажу
Длина l7 определяется глубиной установки стопорного стержня в конусе втулки.
Длина l 8 должна обеспечивать полное освобождение стопорного стержня; длина втулки и толщина пластины могут быть выбраны с определённым запасом.
При втягивании штифта необходимо предусмотреть минимальный запас хода 0,5 мм, чтобы коническая часть штифта располагалась в конусе направляющей втулки без зазора.
Для каждого диаметра стопорного штифта d1 доступны два различных варианта длины фиксирующих стержней l1 (см. таблицу изделий).
Длина выступающей части штифта с безопасным запасом хода: l9 = l1 – 0,5 мм
При монтаже втулок с допуском h6 обычно используется отверстие с допуском H7, соответствующее внешнему диаметру.
Представлен выбор подходящих направляющих втулок DIN 172 и DIN 179 с цилиндрическим отверстием и направляющими втулками GN 172.1 / GN 179.1 с коническим отверстием.
