Штифты стопорные

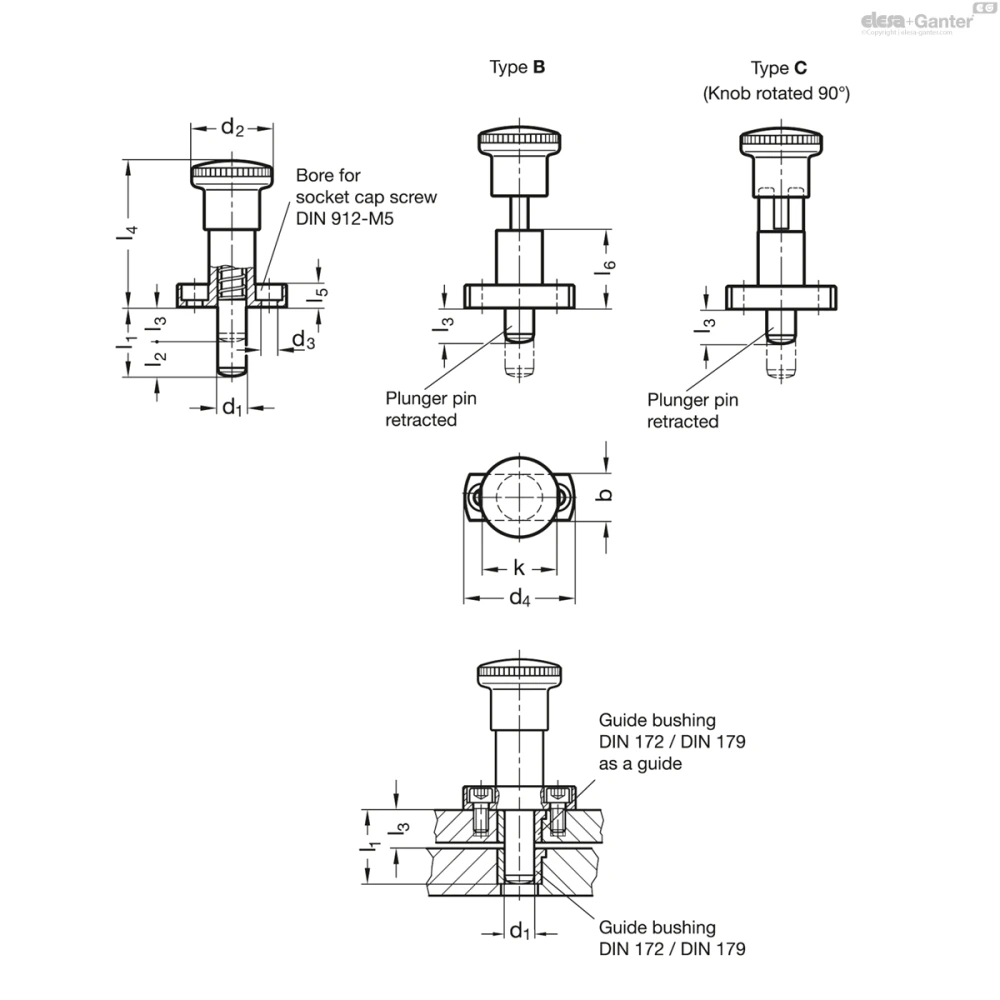

Стопорные штифты GN 817.3 обеспечивают точное размещение по разумной цене при использовании вместе с направляющими втулками DIN 179  .

В этом случае направляющая втулка DIN 179  используется в качестве направляющего устройства, а параметр плунжера l₃ определяет длину втулки.

Таким образом, точное размещение зависит не от направляющей шпильки в плунжере, а от точности направляющей втулки (допуск для отверстия F7) и точности плунжера (допуск h7). Оба компонента закалены и отшлифованы. Очевидно, что длина втулки также влияет на точность позиционирования.

Тип C применяется в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Насечка удерживает штифт в этом положении.

• Разновидности стопорных штифтов

• Направляющие втулки  DIN 179

• Основные допуски по стандартам ISO -

• Характеристики пластика

Для каждого диаметра стопорного штифта d₁ доступны два различных варианта длины фиксирующих стержней l₁.

Длина l₃ должна обеспечивать полное освобождение стопорного стержня; длина втулки и толщина пластины могут быть выбраны с определённым запасом.

При монтаже втулок с допуском h6 обычно используется отверстие с допуском H7, соответствующее внешнему диаметру.

Имеется выбор подходящих направляющих втулок DIN 172 и DIN 179 .
