Серия GN 817.1
GN 817.1
Штифты стопорные
с фланцем для поверхностного монтажа, с храповым механизмом или без него
Штифты стопорные (фиксаторы)
Изображения
Схемы

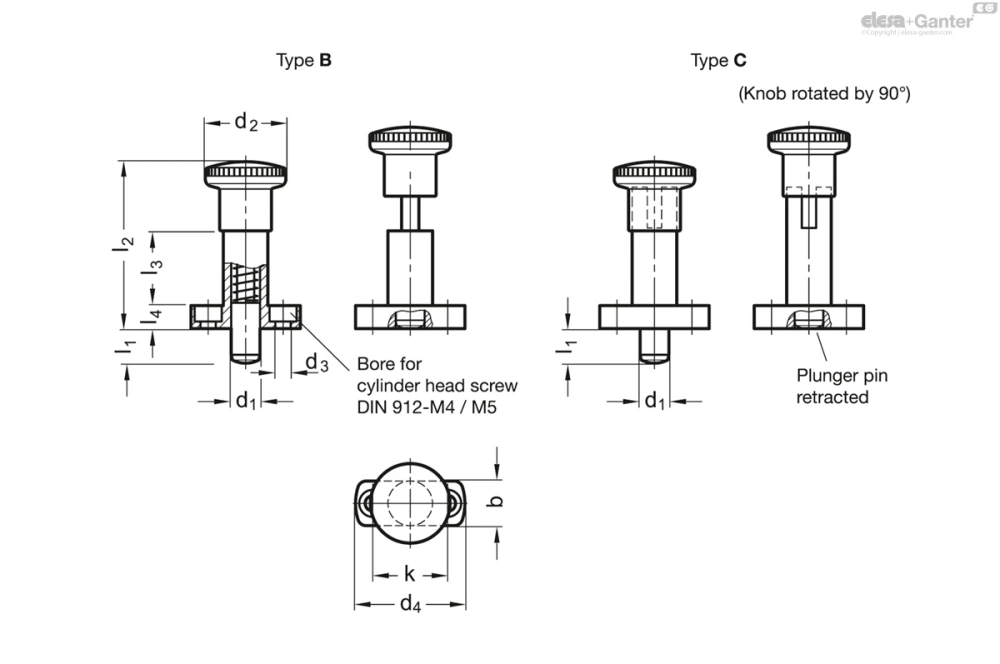

GN 817.1
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.1-6-6-B | 6 | 6 | 13 | 23 | 4.3 | 34 | 22 | 48 | 22 | 6 | 6.5 | 19 | 39 | |
| GN 817.1-6-6-B-RT | 6 | 6 | 13 | 23 | 4.3 | 34 | 22 | 48 | 22 | 6 | 6.5 | 19 | 39 | |
| GN 817.1-6-9-B | 6 | 9 | 13 | 23 | 4.3 | 34 | 22 | 48 | 22 | 6 | 6 | 25 | 39 | |
| GN 817.1-6-9-B-RT | 6 | 9 | 13 | 23 | 4.3 | 34 | 22 | 48 | 22 | 6 | 6 | 25 | 39 | |
| GN 817.1-8-8-B | 8 | 8 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 8.5 | 26 | 67 | |
| GN 817.1-8-8-B-RT | 8 | 8 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 8.5 | 26 | 67 | |
| GN 817.1-8-12-B | 8 | 12 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 8.5 | 28 | 68 | |
| GN 817.1-8-12-B-RT | 8 | 12 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 8.5 | 28 | 68 | |
| GN 817.1-10-12-B | 10 | 12 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 9.5 | 38 | 71 | |
| GN 817.1-10-12-B-RT | 10 | 12 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 9.5 | 38 | 71 | |
| GN 817.1-6-6-C | 6 | 6 | 13 | 23 | 4.3 | 34 | 22 | 48 | 22 | 6 | 6.5 | 19 | 41 | |
| GN 817.1-6-6-C-RT | 6 | 6 | 13 | 23 | 4.3 | 34 | 22 | 48 | 22 | 6 | 6.5 | 19 | 41 | |
| GN 817.1-6-9-C | 6 | 9 | 13 | 23 | 4.3 | 34 | 22 | 48 | 22 | 6 | 6 | 25 | 42 | |
| GN 817.1-6-9-C-RT | 6 | 9 | 13 | 23 | 4.3 | 34 | 22 | 48 | 22 | 6 | 6 | 25 | 42 | |
| GN 817.1-8-8-C | 8 | 8 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 8.5 | 26 | 70 | |
| GN 817.1-8-8-C-RT | 8 | 8 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 8.5 | 26 | 70 | |
| GN 817.1-8-12-C | 8 | 12 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 8.5 | 28 | 72 | |
| GN 817.1-8-12-C-RT | 8 | 12 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 8.5 | 28 | 72 | |
| GN 817.1-10-12-C | 10 | 12 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 9.5 | 38 | 74 | |
| GN 817.1-10-12-C-RT | 10 | 12 | 16 | 28 | 5.3 | 38 | 26 | 58 | 26 | 8 | 9.5 | 38 | 74 |
Характеристики
Типы
- Тип B: без фиксации в отжатом положении (неотключаемые)
- Тип C: с фиксацией в отжатом положении (отключаемые)
Направляющий корпус
Цинк, литьё под давлением
с пластиковым покрытием
чёрный цвет, матовая текстурированная отделка
Штифт
Нержавеющая сталь AISI 303
- химически никелированный
Поворотная ручка
Пластик (полиамид PA)
- чёрный цвет, матовая отделка
- красный цвет RT RAL 3000, добавьте RT к коду заказа
- не съёмная
Информация
Стопорные штифты GN 817.1 (тип C) применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Насечка удерживает штифт в этом положении.
По запросу
- Стопорные штифты с Т-образной ручкой
Техническая информация
Вопрос о продукции
Спросите о серии GN 817.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
