Серия GN 816.1

GN 816.1-8-M16x1,5-AR

Пружинные стопоры

Name: Пружинные стопоры GN 816.1-8-M16x1,5-AR
Brand: GANTER
SKU: GN 816.1-8-M16x1,5-AR

Стандартно втянутый штифт

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

GN 816.1-8-M16x1,5-AR

Технические характеристики — Пружинные стопоры

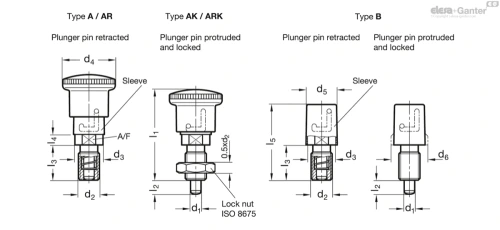

d_1Pin 0/-0.05Bore+0.15/+0.07: 8
d₂: M 16 x 1.5
d₃: 18
d₄: 28
d₅: -
d₆: -
l₁≈: 54.5
l₂: 10
l₃: 22
l₄≈: 6
l₅: -
A/F: 16
Пружинная нагрузка в Н≈ начальная: 12
Пружинная нагрузка в Н≈ конечная: 35
Weight (in g): 50
Вес (г): 50

Все модели серии GN 816.1 (12) →

Характеристики

Типы

Тип A: Управляется ручкой, муфта чёрного цвета, без контргайки

Тип AK: Управляется ручкой, муфта чёрного цвета, с контргайкой

Тип AR: Управляется ручкой, муфта красного цвета, без контргайки

Тип ARK: Управляется, муфта красного цвета, с контргайкой

Тип B: Управляется ключом, муфта чёрного цвета, без контргайки

Тип BK: Управляется, муфта чёрного цвета, с контргайкой

Корпус с резьбой

Оцинкованная сталь, голубая пассивация

Штифт

Нержавеющая сталь AISI 303

пружина

Нержавеющая сталь AISI 301

Поворотная ручка

Пластик (полиамид PA)

чёрный цвет, матовая отделка

не съёмная

Муфта

Пластик (полиамид PA)

чёрный или красный цвет, матовая отделка

не съёмная

Информация

В нерабочем состоянии плунжер пружинных стопоров GN 816.1 выступает. Чтобы убрать его, перемещайте ручку против силы пружины и фиксируйте в конечном положении, повернув на 90°.

Форма траектории кулачка защищает плунжер от случайного срабатывания.

В штифтах, управляемых кнопкой (тип AR / ARK), видимая красная часть покрывающей муфты указывает на состояние блокировки: стопорный стержень не выступает.

Для исполнения, управляемого ключом (тип B / BK), ключ требуется для перемещения плунжера. В этом исполнении покрывающая муфта обеспечивает дополнительную защиту и безопасность от несанкционированного снятия пружинного стопора. Покрывающая муфта также обеспечивает дополнительную защиту от поломок, вызванных загрязнением.
