Серия GN 816

GN 816

Пружинные стопоры

Стандартно выступающий штифт

Пружинные стопоры

Таблица (PDF)

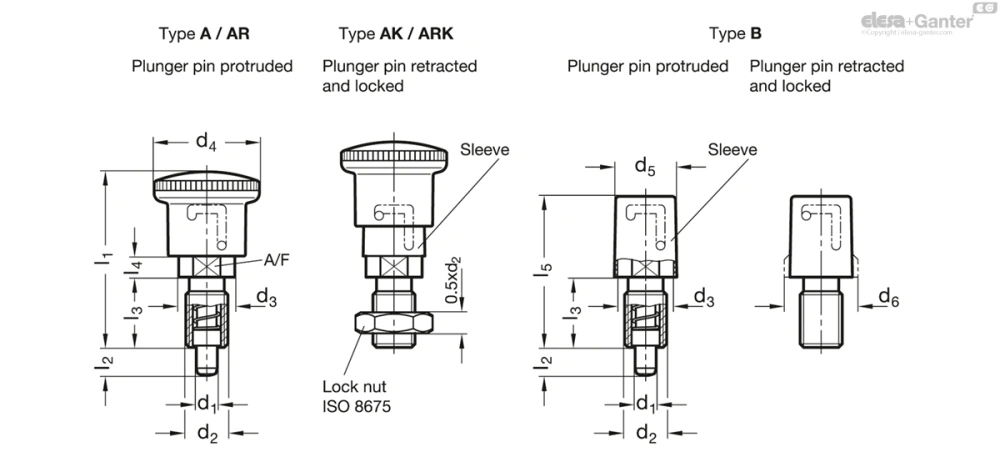

GN 816

Таблица моделей — Пружинные стопоры

Артикул	d_1Pin 0/-0.05Bore+0.15/+0.07	d₂	d₃	d₄	d₅	d₆	l₁≈	l₂	l₃	l₄≈	l₅	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 816-6-M12x1,5-A	6	M 12 x 1.5	16	28	-	-	50	8	20	6	-	14	13	28	50
GN 816-8-M12x1,5-A	8	M 12 x 1.5	16	28	-	-	50	8	20	6	-	14	13	28	20
GN 816-8-M16x1,5-A	8	M 16 x 1.5	18	28	-	-	52	10	22	6	-	16	14	38	60
GN 816-10-M16x1,5-A	10	M 16 x 1.5	18	28	-	-	52	10	22	6	-	16	14	38	64
GN 816-6-M12x1,5-AK	6	M 12 x 1.5	16	28	-	-	50	8	20	6	-	14	13	28	47
GN 816-8-M12x1,5-AK	8	M 12 x 1.5	16	28	-	-	50	8	20	6	-	14	13	28	29
GN 816-8-M16x1,5-AK	8	M 16 x 1.5	18	28	-	-	52	10	22	6	-	16	14	38	80
GN 816-10-M16x1,5-AK	10	M 16 x 1.5	18	28	-	-	52	10	22	6	-	16	14	38	81
GN 816-6-M12x1,5-AR	6	M 12 x 1.5	16	28	-	-	50	8	20	6	-	14	13	28	42
GN 816-8-M12x1,5-AR	8	M 12 x 1.5	16	28	-	-	50	8	20	6	-	14	13	28	20
GN 816-8-M16x1,5-AR	8	M 16 x 1.5	18	28	-	-	52	10	22	6	-	16	14	38	50
GN 816-10-M16x1,5-AR	10	M 16 x 1.5	18	28	-	-	52	10	22	6	-	16	14	38	65
GN 816-6-M12x1,5-ARK	6	M 12 x 1.5	16	28	-	-	50	8	20	6	-	14	13	28	54
GN 816-8-M12x1,5-ARK	8	M 12 x 1.5	16	28	-	-	50	8	20	6	-	14	13	28	34
GN 816-8-M16x1,5-ARK	8	M 16 x 1.5	18	28	-	-	52	10	22	6	-	16	14	38	75
GN 816-10-M16x1,5-ARK	10	M 16 x 1.5	18	28	-	-	52	10	22	6	-	16	14	38	80
GN 816-6-M12x1,5-B	6	M 12 x 1.5	16	-	-	-	-	8	20	-	43	14	13	28	30
GN 816-8-M12x1,5-B	8	M 12 x 1.5	16	-	-	-	-	8	20	-	43	14	13	28	33
GN 816-8-M16x1,5-B	8	M 16 x 1.5	18	-	17	20	-	10	22	-	48	16	14	38	50
GN 816-10-M16x1,5-B	10	M 16 x 1.5	18	-	17	20	-	10	22	-	48	16	14	38	70
GN 816-6-M12x1,5-BK	6	M 12 x 1.5	16	-	17	-	-	8	20	-	43	14	13	28	40
GN 816-8-M12x1,5-BK	8	M 12 x 1.5	16	-	17	-	-	8	20	-	43	14	13	28	42
GN 816-8-M16x1,5-BK	8	M 16 x 1.5	18	-	17	20	-	10	22	-	48	16	14	38	70
GN 816-10-M16x1,5-BK	10	M 16 x 1.5	18	-	17	20	-	10	22	-	48	16	14	38	71

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: Управляется ручкой, муфта чёрного цвета, без контргайки

Тип AK: Управляется ручкой, муфта чёрного цвета, с контргайкой

Тип AR: Управляется ручкой, муфта красного цвета, без контргайки

Тип ARK: Управляется, муфта красного цвета, с контргайкой

Тип B: Управляется, муфта чёрного цвета, без контргайки

Тип BK: Управляется, муфта чёрного цвета, с контргайкой

Корпус с резьбой

Оцинкованная сталь, голубая пассивация

Штифт

Нержавеющая сталь AISI 303

пружина

Нержавеющая сталь AISI 301

Поворотная ручка

Пластик (полиамид PA)

чёрный цвет, матовая отделка

не съёмная

Муфта

Пластик (полиамид PA)

чёрный или красный цвет, матовая отделка

не съёмная

Информация

В нерабочем состоянии плунжер пружинных стопоров GN 816 выступает. Чтобы убрать его, перемещайте ручку против силы пружины и фиксируйте в конечном положении, повернув на 90°.

Форма траектории кулачка защищает плунжер от случайного срабатывания.

В штифтах, управляемых кнопкой (тип AR/ARK), видимая красная часть покрывающей муфты указывает на состояние блокировки: стопорный штифт не выступает.

Для исполнения, управляемого ключом (тип B / BK), ключ требуется для перемещения плунжера. В этом исполнении покрывающая муфта обеспечивает дополнительную защиту и безопасность от несанкционированного снятия пружинного стопора. Покрывающая муфта также обеспечивает дополнительную защиту от поломок, вызванных загрязнением.
