Серия GN 815
GN 815
Фиксаторы пружинные
Сталь / нержавеющая сталь, с шариком, с втулкой, с пазом
Сталь, стандартная нагрузка пружины
Исполнения серии GN 815
Изображения

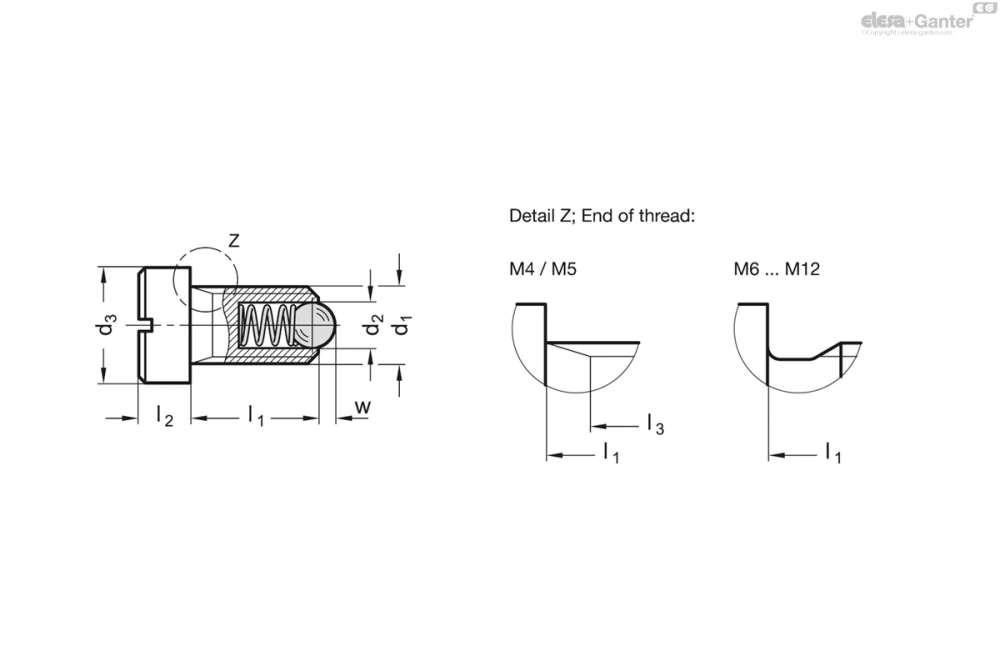

Схемы
GN 815
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 815-M4-ST | M 4 | 2.5 | 6 | 6.5 | 3 | 5 | 0.8 | 8 | 14 | 1 | |
| GN 815-M5-ST | M 5 | 3 | 8 | 8.5 | 4 | 6.7 | 0.9 | 8 | 14 | 3 | |
| GN 815-M6-ST | M 6 | 3.5 | 10 | 9 | 5 | - | 1 | 11 | 18 | 5 | |
| GN 815-M8-ST | M 8 | 4.5 | 13 | 11 | 5.5 | - | 1.5 | 18 | 31 | 10 | |
| GN 815-M10-ST | M 10 | 6 | 16 | 14 | 6 | - | 2 | 24 | 45 | 15 | |
| GN 815-M12-ST | M 12 | 8 | 18 | 15 | 7 | - | 2.5 | 26 | 49 | 20 |
Характеристики
Типы
- Тип ST: Сталь, стандартная нагрузка пружины
- Тип NI: Нержавеющая сталь, стандартная нагрузка пружины
Вариант исполнения из стали ST
- Корпус
Сталь, чернение
- Шарик
Сталь, закаленная
Вариант исполнения из нержавеющей стали NI
- Корпус
Нержавеющая сталь AISI 303
- Шарик
Нержавеющая сталь AISI 420C, закаленная
Информация
Пружинные фиксаторы GN 815 используются в качестве упоров, для нажимно-вытяжных действий, а также на эжекторах.
Втулка обеспечивает заданное установочное положение.
Техническая информация
Вопрос о продукции
Спросите о серии GN 815 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
