Серия GN 813
GN 813
Вертикальные зажимы усиленного типа
с вертикальной монтажной опорой
Вертикальные зажимы усиленного типа
Изображения
Схемы

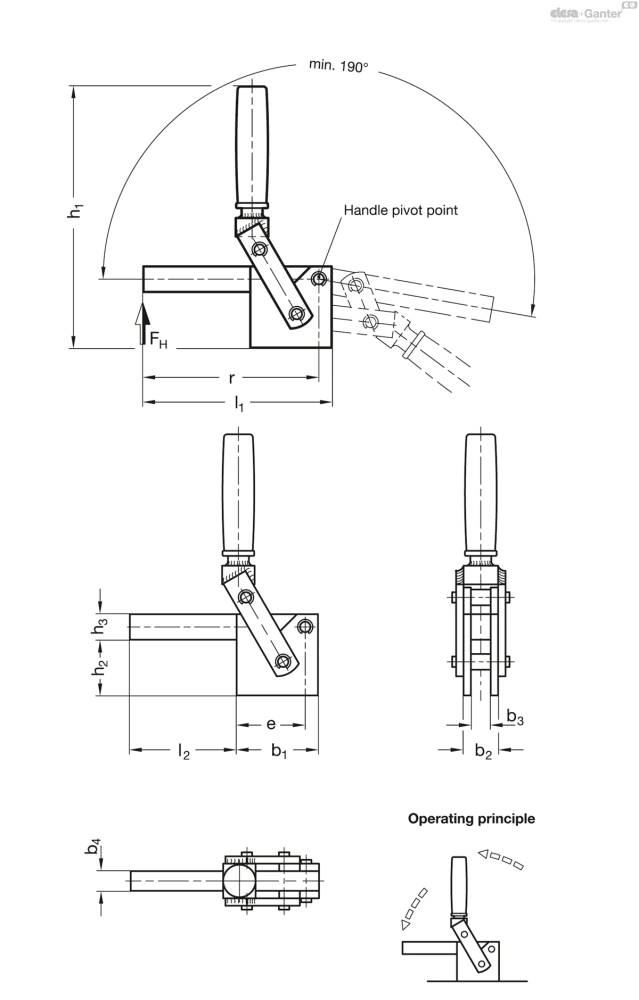

GN 813
Таблица моделей — Вертикальные зажимы усиленного типа
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 813-1000-F | 1000 | 10000 | 80 | 36 | 20 | 20 | 67 | 265 | 55 | 25 | 190 | 110 | 177 | 2400 | |
| GN 813-2000-F | 2000 | 20000 | 100 | 36 | 20 | 20 | 82 | 297 | 65 | 35 | 220 | 120 | 202 | 3540 | |
| GN 813-3000-F | 3000 | 30000 | 110 | 45 | 25 | 25 | 90 | 320 | 80 | 40 | 250 | 140 | 230 | 5500 |
Характеристики
Тип
- Тип F: цельнолитой прихват
Цапфы и прижимной рычаг
Сталь St 60
чернение
Другие компоненты
Сталь St 37
- для сварки
- чернение
Цапфы / Опорные заклёпки
Науглероженная сталь
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Информация
Вертикальные прижимы GN 813 используются там, где требуется очень сильный зажим, например, при закрытии пенопластовых форм.
Эти зажимы разработаны для простого демонтажа: цапфы фиксируются с помощью стопорных колец.
После демонтажа отдельных деталей они могут быть модифицированы для соответствия тому или иному виду применения
