Вертикальные прижимы

с двойной фланцевой монтажной опорой

Таблица (PDF)

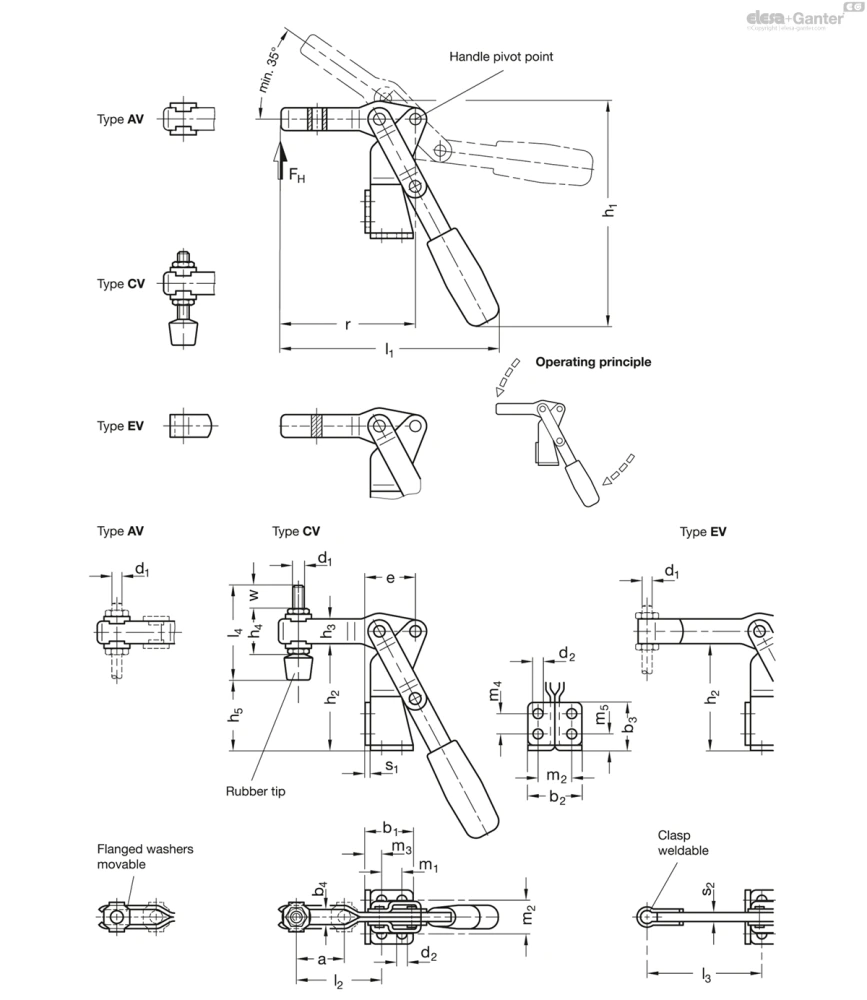

GN 812

Таблица моделей — Вертикальные прижимы

Артикул	Размер	FH в Н	a ≈	b₁	b₂	b₃	b₄	d₁	d₂	e	h₁≈	h₂	h₃	h₄	h_5max.	l₁≈	l₂≈	l_3max.	l₄	m₁	m₂	m₃	m₄	m₅	r ≈	s₁	s₂	w	Вес (г)
GN 812-200-AV	200	1200	34	35	38	35	8.5	M 8	6.5	37	154	76	17	-	-	158	59	-	-	16	26	11	16	11	96	3	-	-	420
GN 812-300-AV	300	1900	42	48	48	51	10.4	M 10	8.5	46	198	108	20	-	-	194	74	-	-	28	30	11.5	30	12	122	3	-	-	800
GN 812-200-CV	200	1200	34	35	38	35	8.5	M 8	6.5	37	154	76	17	29	52	158	59	-	68	16	26	11	16	11	96	3	-	21	480
GN 812-300-CV	300	1900	42	48	48	51	10.4	M 10	8.5	46	198	108	20	35	79.5	194	74	-	77	28	30	11.5	30	12	122	3	-	21	700
GN 812-200-EV	200	1200	-	35	38	35	-	M 8	6.5	37	154	76	17	-	-	158	-	76	-	16	26	11	16	11	96	3	6	-	420
GN 812-300-EV	300	1900	-	48	48	51	-	M 10	8.5	46	198	108	20	-	-	194	-	95	-	28	30	11.5	30	12	122	3	8	-	800

3D-модель Технические данные (PDF)

Характеристики

Типы

ТипAV: прихват-вилка с двумя фланцевыми шайбами

Тип CV: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом

Тип EV: Цельный прихват с зажимом

Детали из листового металла

Закалённая сталь С10, оцинкованная, глубокой пассивации

Цапфы закаленные

Опорные оси закаленные

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Spindle assembly GN 708.1, Тип A

Оцинкованная сталь

Резиновый наконечник, по Шору А 85

Информация

Вертикальные шарнирные зажимы GN 812 работают по правилу изгиба: рычаг и прижимная планка перемещаются в одном направлении. Они могут быть установлены в двух плоскостях с помощью двойного фланцевого монтажного основания и требуют меньшего пространства для зажимного действия, так как прихват и рычаг управления перемещаются в противоположных направлениях.

Вместе с вертикальными шарнирными зажимами в виде прихвата-вилки с двумя фланцевыми шайбами (тип AV) могут использоваться специальные зажимные винты. Шпиндельный узел с наконечником из неопреновой резины также входит в комплект поставки типа CV.

В версии типа EV можно использовать сварку зажима, на котором затем можно разместить прикладной компонент специального фиксирующего крепления, а также можно использовать штифт в сочетании с зажимными креплениями GN 809 для фиксации заготовки на месте.
