Серия GN 810.13

GN 810.13

Модули коленчатого рычага

Сталь, для сварки

Таблица (PDF)

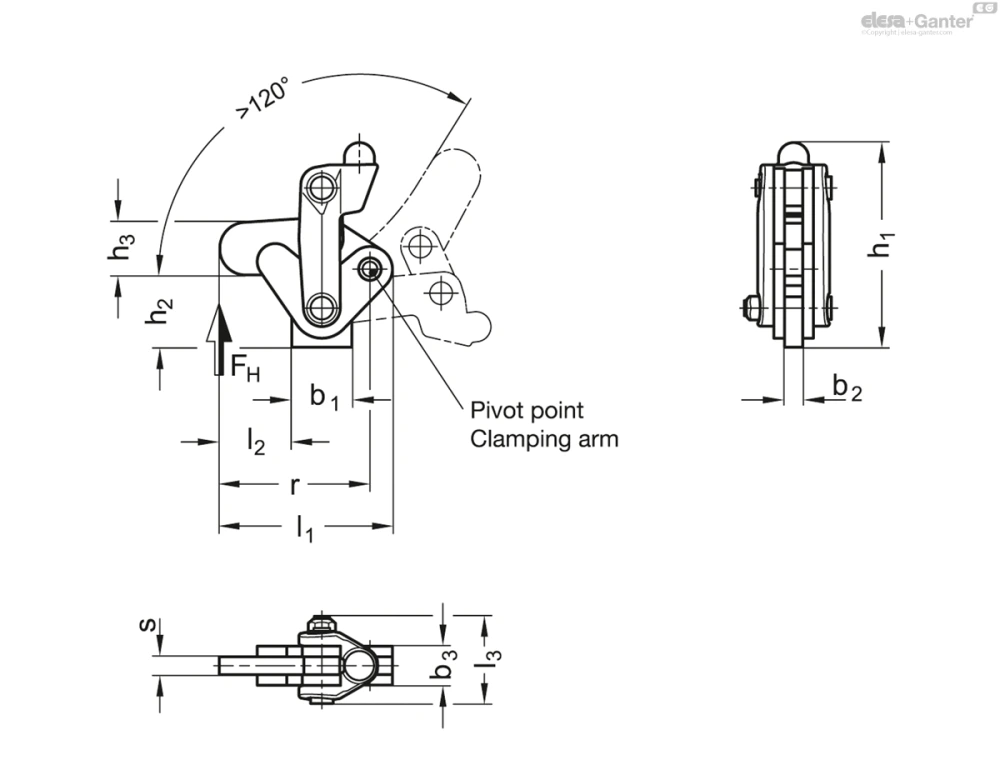

GN 810.13

Таблица моделей — Модули коленчатого рычага

Артикул	Размер	FH в Н	b₁	b₂	b₃	h₁	h₂	h₃	l₁	l₂	l₃	r	s	Вес (г)
GN 810.13-220	220	2200	20	6	13	68	24	17.5	57.5	24	29	50	6	268
GN 810.13-440	440	4400	30	10	20	113	42	28	85.5	32	42.5	73	10	820
GN 810.13-850	850	8500	50	12	24	148	57	35	115	40.5	52	99	12	1620
GN 810.13-1540	1540	15400	60	16	32	183	66.5	40.5	147.5	55.5	68	127.5	16	3421

3D-модель Технические данные (PDF)

Характеристики

Стальное плечо рычага

кованые

Чернёная

Компоненты из листового металла, стали с поверхностной закалкой

Чернёная

Цапфа и заклёпки стальные

закалённая отшлифованная сталь

Все подвижные части

смазаны специальной смазкой

Информация

Модули коленчатого рычага GN 810.13 имеют характеристики и свойства, идентичные Longlife GN 810.10/ GN 810.11 прижимы и зажимные устройства. Прихваты изготовлены объёмной штамповкой, остальные компоненты из листовой стали были усилены, цапфы и оси закалены и отшлифованы.

По этой причине модули коленчатого рычага подходят для областей применения, в которых возникают значительные усилия и в которых требуется долгий срок службы.

Всесторонние испытания продемонстрировали, что безотказное функционирование (под нагрузкой) обеспечивается и после миллиона зажимных циклов.

Эти модули коленчатого рычага позволяют отрегулировать размер и положение рычага и прихватов в соответствии с конкретным рассматриваемым видом применения. Имеющийся модуль приварен.

Общая информация о шарнирных зажимах

Аксессуары

Ручки, плечи рычага, удлинения прихвата, втулки, опорные пластины

Аксессуары для модулей коленчатого рычага

для сварки, для GN 810.12 и GN 810.13

Ручки
Размер модуля	b₁	b₂	b₃	d₁	d₂	h	t	Кодовый номер
220	22	13	5	-	-	60	55	GN 810.15-220
440	31	20	8	-	-	86	77	GN 810.15-440
850	-	-	-	30	22	119	112	GN 810.15-850
1540	-	-	-	34	25	119	112	GN 810.15-1540

Рычаги
Размер модуля	b	d	Длина l	s	Кодовый номер
220	13	-	60	5	GN 810.16-220
440	20	-	90	8	GN 810.16-440
850	-	22	122	-	GN 810.16-850
1540	-	25	138	-	GN 810.16-1540

Удлинения прихвата
Размер модуля	b₁	b₂	h	Длина l	Кодовый номер
220	10	6	16	15.5	GN 810.17-220
440	15	10	24	16	GN 810.17-440
850	20	12	30	22.1	GN 810.17-850
1540	25	16.2	35	23.5	GN 810.17-1540

Втулки
Размер модуля	d₁	d₂	Длина l	Кодовый номер
220	13	6.5	16	GN 810.18-220
440	20	10.5	24	GN 810.18-440
850	24	12.5	30	GN 810.18-850
1540	32	16.5	35	GN 810.18-1540

Опорные пластины
Размер модуля	d	l₁	l₂	m₁	m₂	s	Кодовый номер
220	6.5	48	36	32	20	6	GN 810.19-220
440	8.5	65	54	45	30	8	GN 810.19-440
850	10.5	75	75	55	55	10	GN 810.19-850
1540	12.5	100	90	65	65	10	GN 810.19-1540
