Серия GN 810.11-F
GN 810.11-1540-F
Прижимы и зажимные устройства
Прижимы и зажимные устройства
Сталь, рычаг управления в вертикальном положении, с вертикальным основанием, сверхпрочный тип Longlife
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

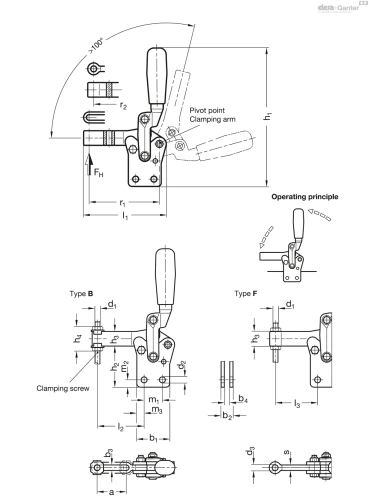

Схемы
GN 810.11-1540-F
Технические характеристики — Прижимы и зажимные устройства
- Размер
- 1540
- FH в Н
- 15400
- a
- -
- b1
- 90
- b2
- 32
- b3
- -
- b4
- 16
- d1
- M 16
- d2
- 12.5
- d3
- 16.5
- h1
- 344
- h2
- 106
- h3
- 35
- h4≈
- -
- l1
- 203
- l2
- -
- l3
- 92.5
- m1
- 65
- m2
- 17.5
- m3
- 12.5
- r1
- -
- r2
- 167
- s
- 16
- Weight (in g)
- 4500
- Вес (г)
- 4 500
Характеристики
Типы
- Тип B: Прихват с регулировочным отверстием (только размеры 220 и 440)
- Тип F: зажим с втулкой
Прихват стальной
- Точное литьё
- Чернёная
Стальное плечо рычага
- кованые
- Чернёная
Компоненты из листового металла, стали с поверхностной закалкой
Чернёная
Цапфа и заклёпки стальные
закалённая отшлифованная сталь
Все подвижные части
смазаны специальной смазкой
Цельнолитая формованная пластиковая втулка ручки
красный цвет, маслостойкий
Информация
Прижимы и зажимные устройства Longlife GN 810.11 представляют собой усовершенствованный вариант модели GN 810.1. Конструкция прихватов и рычагов из листовой стали заменена компонентами точного литья или объёмной штамповки. Остальные компоненты из листовой стали были усилены, цапфы и оси закалены и отшлифованы.
По этой причине эти прижимы и зажимные устройства подходят для видов применений, где возникают значительные силы, и где требуется долгий срок службы.
Всесторонние испытания продемонстрировали, что безотказное функционирование (под нагрузкой) обеспечивается и после миллиона зажимных циклов.
Ступенчатые боковые шайбы входят в комплект поставки.
Аксессуары
- Нажимные винты
Вопрос о продукции
Спросите о модели GN 810.11-1540-F — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
