Серия GN 809.1
GN 809.1
Удлинения прихвата
для шарнирных зажимов с цельнолитым прихватом
Удлинения прихвата
Изображения

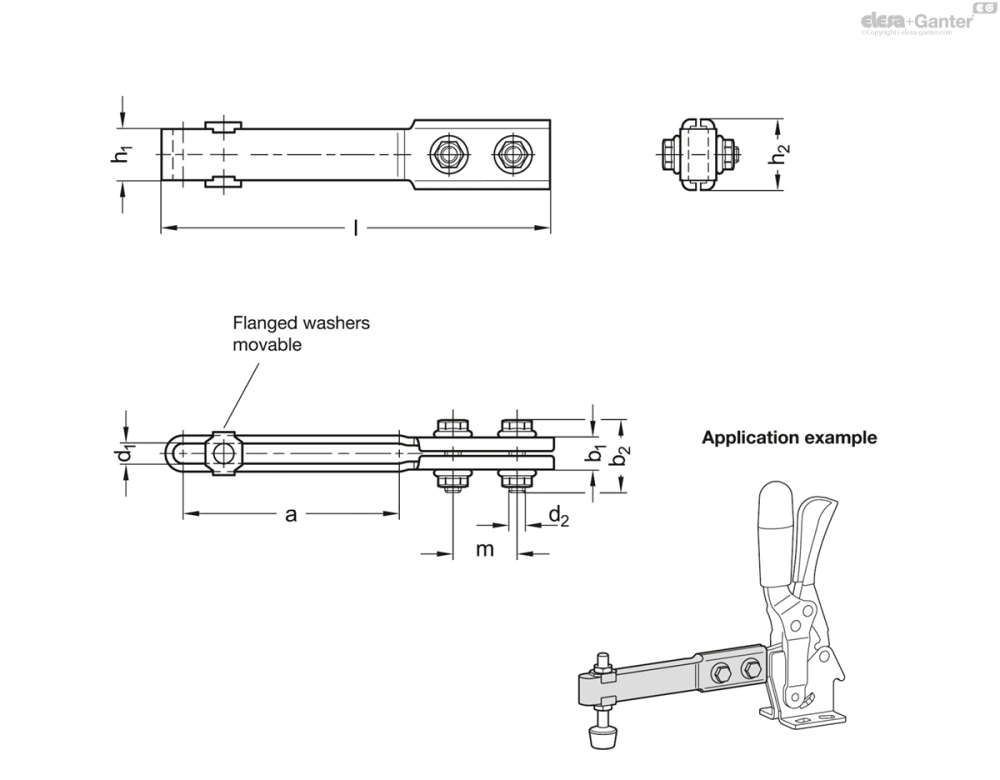

Схемы
GN 809.1
Таблица моделей — Удлинения прихвата
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 809.1-67,5-16-ST | 67.5 | 16 | 10 | 21.5 | 6.3 | M 5 | 21.5 | 20 | 121 | 3 | 130 | 130 | 99 | |
| GN 809.1-71,5-18-ST | 71.5 | 18 | 12 | 26.5 | 8.2 | M 6 | 24.5 | 26 | 142 | 4 | 230 | 230 | 165 |
Характеристики
Сталь ST
гальванически оцинкована с голубой пассивацией
Информация
С помощью удлинителей прихвата GN 809.1 можно легко и быстро удлинить различные шарнирные зажимы с «цельнолитым прихватом». Паз удлинителя отвечает размерам соответствующего шарнирного зажима с «вилочным прихватом» и поэтому совместим со всеми комплектующими, такими как фланцевые шайбы, зажимные винты и т. д.
Для монтажа удлинители прихватов прочно фиксируются на прихватах шарнирных зажимов и закрепляются болтами. Необходимые отверстия в прихвате шарнирного зажима должны быть выполнены пользователем.
Все детали поставляются в разобранном виде. В комплект входят две фланцевые шайбы для крепления зажимного винта.
