Шпиндельный узел с шарнирным зажимом

с регулируемой пружинной упорной подушкой

Шпиндельный узел с шарнирным зажимом

Таблица (PDF)

GN 804

Таблица моделей — Шпиндельный узел с шарнирным зажимом

Артикул	d₁	l ±1	d₂	d₃	h	m	A/F	Вес (г)
GN 804-M5-45	M 5	45	13	11	13	4	14	20
GN 804-M6-50	M 6	50	16	13	15	4	16	35
GN 804-M8-70	M 8	70	18	15	17	5	18	58
GN 804-M10-85	M 10	85	24	18	20	6	24	123
GN 804-M12-106	M 12	106	28	21	24	7	27	196

3D-модель Технические данные (PDF)

Характеристики

Шпиндель

Сталь

Класс прочности на разрыв 5.8

гальванически оцинкована с голубой пассивацией

Шестигранные гайки ISO 4032

Сталь

гальванически оцинкована с голубой пассивацией

Основание/Упор

Сталь

азотирование, чернение

Информация

С целью перехода места мёртвой точки и/или компенсации допусков заготовки при использовании шарнирных прихватов с ручным управлением эластичная упорная накладка, такая как GN 708.1- , может быть использована.

Шпиндельные узлы шарнирного прихвата GN 804 снабжены тарельчатыми пружинными шайбами не только для компенсации допусков заготовки, но они также позволяют предварительную установку требуемого усилия зажима.

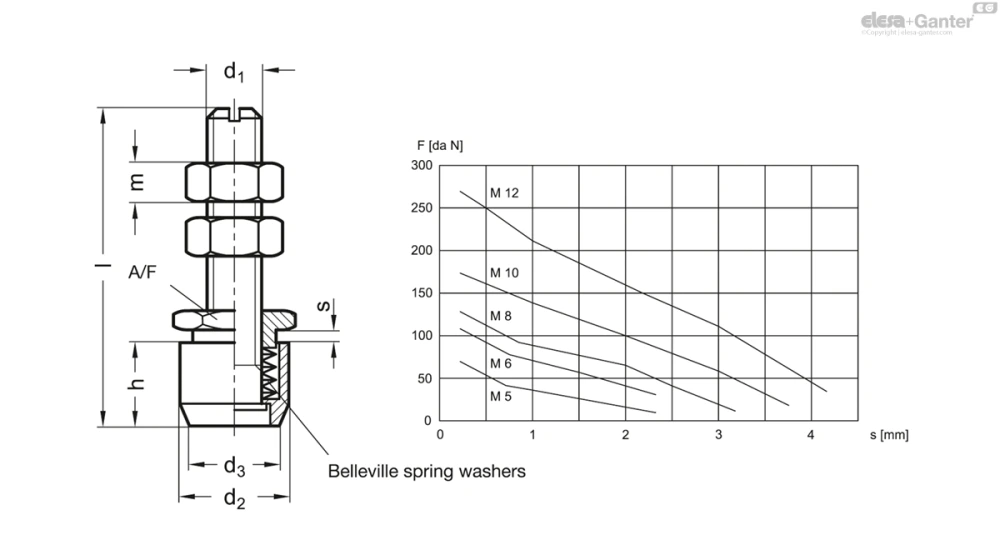

Эта регулировка может быть выполнена с помощью шестигранной гайки (A/F). Ход регулировочной гайки – это расстояние, на которое могут быть предварительно нагружены тарельчатые пружинные шайбы, как показано на графике выше, для обеспечения требуемого усилия зажима.

Кроме того, упорная подушка является съёмной.

Две шестигранные гайки входят в комплект заказа.
