Серия GN 750
GN 750-N
Рычаги управления
Сталь
Гладкая крышка
Исполнения серии GN 750
Изображения

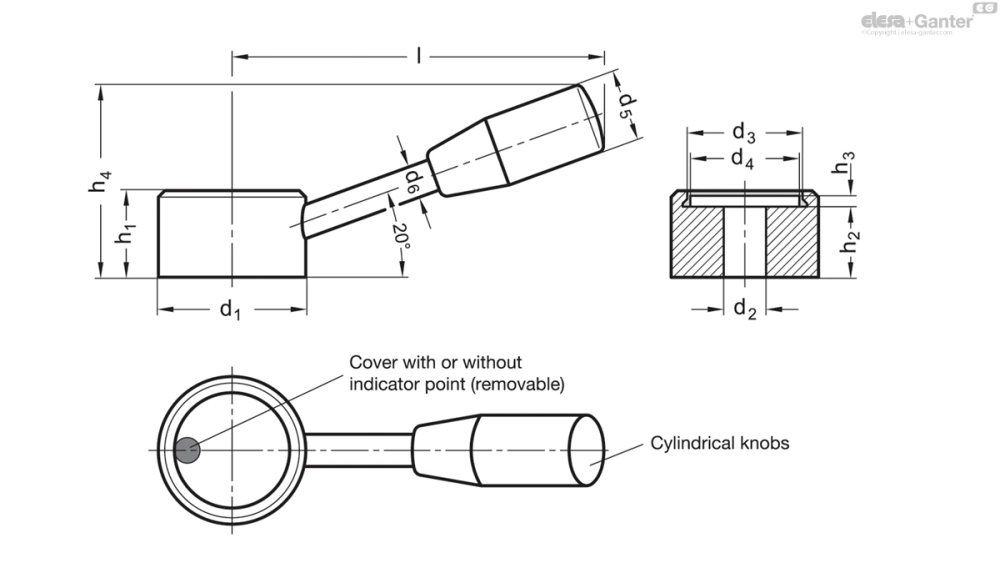

Схемы
GN 750-N
Таблица моделей — Рычаги управления
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 750-32-B10-N | 32 | 10 | 25 | 23 | 18 | 8 | 21 | 15 | 4.2 | 43 | 84 | 123 | |
| GN 750-32-K10-N | 32 | 10 | 25 | 23 | 18 | 8 | 21 | 15 | 4.2 | 43 | 84 | 121 | |
| GN 750-32-V10-N | 32 | 10 | 25 | 23 | 18 | 8 | 21 | 15 | 4.2 | 43 | 84 | 116 | |
| GN 750-40-B10-N | 40 | 10 | 32 | 30 | 21 | 9 | 25 | 19 | 4 | 54 | 106 | 239 | |
| GN 750-40-K10-N | 40 | 10 | 32 | 30 | 21 | 9 | 25 | 19 | 4 | 54 | 106 | 236 | |
| GN 750-40-V10-N | 40 | 10 | 32 | 30 | 21 | 9 | 25 | 19 | 4 | 54 | 106 | 232 | |
| GN 750-40-B12-N | 40 | 12 | 32 | 30 | 21 | 9 | 25 | 19 | 4 | 54 | 106 | 232 | |
| GN 750-40-K12-N | 40 | 12 | 32 | 30 | 21 | 9 | 25 | 19 | 4 | 54 | 106 | 229 | |
| GN 750-40-V12-N | 40 | 12 | 32 | 30 | 21 | 9 | 25 | 19 | 4 | 54 | 106 | 230 | |
| GN 750-50-B14-N | 50 | 14 | 40 | 37.5 | 23 | 11 | 28 | 22 | 3.8 | 63 | 130 | 412 | |
| GN 750-50-K14-N | 50 | 14 | 40 | 37.5 | 23 | 11 | 28 | 22 | 3.8 | 63 | 130 | 408 | |
| GN 750-50-V14-N | 50 | 14 | 40 | 37.5 | 23 | 11 | 28 | 22 | 3.8 | 63 | 130 | 412 | |
| GN 750-50-B16-N | 50 | 16 | 40 | 37.5 | 23 | 11 | 28 | 22 | 3.8 | 63 | 130 | 406 | |
| GN 750-50-K16-N | 50 | 16 | 40 | 37.5 | 23 | 11 | 28 | 22 | 3.8 | 63 | 130 | 402 | |
| GN 750-50-V16-N | 50 | 16 | 40 | 37.5 | 23 | 11 | 28 | 22 | 3.8 | 63 | 130 | 403 |
Характеристики
Код отверстия
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения V: с квадратным отверстием DIN 79
Типы
- Тип M: крышка со стрелкой индикатора
- Тип N: гладкая крышка
Втулка / вал
Сталь
Чернение
Крышка
Пластик, полиамид (PA)
Светло-серый цвет
Цилиндрическая ручка I.280
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Информация
Крышка рычагов управления GN 750 скрывает элементы крепления (см. примеры установки), а также выступающие и убирающиеся валы. Она также подходит для печати знаков и символов.
При монтаже крышка вдавливается вручную. Для снятия её можно приподнять за углубление с помощью отвертки.
По запросу
- Варианты исполнения рычагов управления с примерами сборки
Техническая информация
Примеры сборки
Рычаги управления GN 750 с пружинным фиксатором GN 614 , установлены с поперечным штифтом. Расположение пружинного фиксатора обеспечивает простоту установки; при желании фиксирующий конус можно высверлить из втулки переключения до установки фиксатора. Утопленный вал и отверстие для пружинного фиксатора скрыты крышкой.
Рычаги управления GN 750 со шпоночным пазом втулки / параллельной шпонкой, осевое крепление с помощью потайной шайбы GN 184 , с кольцевым пазом для крепления штифтов для ограничения угла поворота.
