Смотровые стёкла для наблюдения за уровнем масла

Медь / природное стекло, термостойкость до 100°C

Таблица (PDF)

GN 743.7

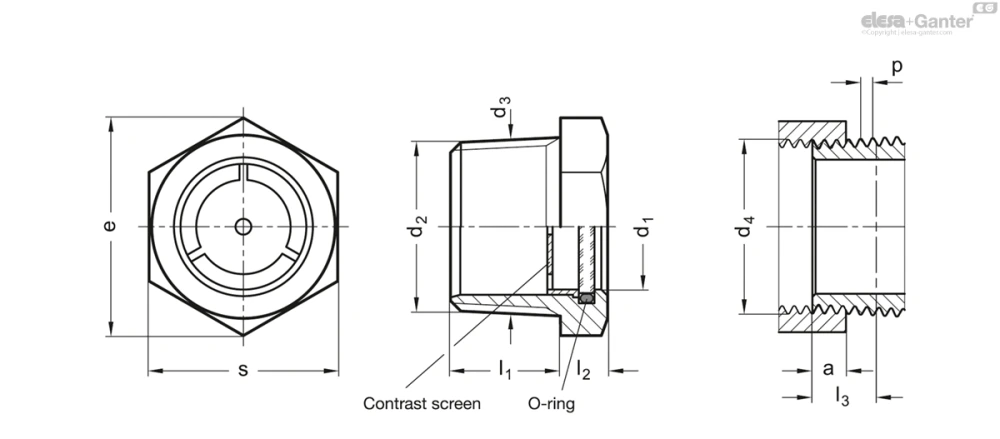

Таблица моделей — Смотровые стёкла для наблюдения за уровнем масла

Артикул	d₁	d₂	a	d₃	d₄	e	l₁	l₂	l₃	s	p	Вес (г)
GN 743.7-11-R3/8-A	11	R 3/8	6.4	16.7	Rp 3/8	22	13	6	10.1	19	1.34	19
GN 743.7-14-R1/2-A	14	R 1/2	8.2	21	Rp 1/2	27.5	17	7	13.2	24	1.81	40
GN 743.7-18-R3/4-A	18	R 3/4	9.5	26.4	Rp 3/4	31	18	8	14.5	27	1.81	50
GN 743.7-24-R1-A	24	R 1	10.4	33.2	Rp 1	40.5	21	9	16.8	36	2.3	98
GN 743.7-32-R11/4-A	32	R 1 1/4	12.7	42	Rp 1 1/4	53	24	9	19.1	46	2.3	149
GN 743.7-11-R3/8-B	11	R 3/8	6.4	16.7	Rp 3/8	22	13	6	10.1	19	1.34	20
GN 743.7-14-R1/2-B	14	R 1/2	8.2	21	Rp 1/2	27.5	17	7	13.2	24	1.81	33
GN 743.7-18-R3/4-B	18	R 3/4	9.5	26.4	Rp 3/4	31	18	8	14.5	27	1.81	49
GN 743.7-24-R1-B	24	R 1	10.4	33.2	Rp 1	40.5	21	9	16.8	36	2.3	92
GN 743.7-32-R11/4-B	32	R 1 1/4	12.7	42	Rp 1 1/4	53	24	9	19.1	46	2.3	155
GN 743.7-11-3/8NPT-A	11	3/8 NPT	6.1	17.1	3/8 NPT	22	15	6	-	19.1	1.41	19
GN 743.7-14-1/2NPT-A	14	1/2 NPT	8.1	21.2	1/2 NPT	27.5	16	7	-	23.8	1.81	31
GN 743.7-18-3/4NPT-A	18	3/4 NPT	8.6	26.6	3/4 NPT	33	18	8	-	28.6	1.81	55
GN 743.7-24-1NPT-A	24	1 NPT	10.2	33.7	1 NPT	41.5	22	8	-	34.9	2.21	73
GN 743.7-32-11/4NPT-A	32	1 1/4 NPT	10.7	42.2	1 1/4 NPT	51.5	23	9	-	44.5	2.21	135
GN 743.7-11-3/8NPT-B	11	3/8 NPT	6.1	17.1	3/8 NPT	22	15	6	-	19.1	1.41	5
GN 743.7-14-1/2NPT-B	14	1/2 NPT	8.1	21.2	1/2 NPT	27.5	16	7	-	23.8	1.81	34
GN 743.7-18-3/4NPT-B	18	3/4 NPT	8.6	26.6	3/4 NPT	33	18	8	-	28.6	1.81	60
GN 743.7-24-1NPT-B	24	1 NPT	10.2	33.7	1 NPT	41.5	22	8	-	34.9	2.21	70
GN 743.7-32-11/4NPT-B	32	1 1/4 NPT	10.7	42.2	1 1/4 NPT	51.5	23	9	-	44.5	2.21	133

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с контрастным экраном

Тип B: без контрастного экрана

Корпус

Латунь

Латунь CuZn40Pb2

Контрастный экран

Технополимер (полисульфан)

термостойкость до 100 °C

Стекло указателя – флоат-стекло

Кольцевое уплотнение из бутадиен-нитрильного каучука (пербунан^®)

Информация

Коническая резьба стекла указателя уровня масла GN 743.7 делает возможным металлическое уплотнение. При затягивании конической наружной резьбы R она фиксируется соответствующей цилиндрической внутренней резьбой Rp.

На нулевой плоскости наружная резьба R имеет тот же диаметр резьбы, что и внутренняя резьба Rp, поэтому она может быть вкручена вручную. Сильная затяжка с помощью инструмента увеличивает длину захвата и герметизирует винтовое соединение. Обычно герметизирующий материал используется дополнительно (пакля или тефлоновая лента). Поскольку резьба R является шероховатой, герметизирующий материал не смещается при затяжке.
