Серия GN 743.3
GN 743.3
Смотровые стёкла для наблюдения за уровнем масла
Латунь / природное стекло, термостойкость до 180 °C
Смотровые стёкла для наблюдения за уровнем масла
Изображения
Схемы
GN 743.3

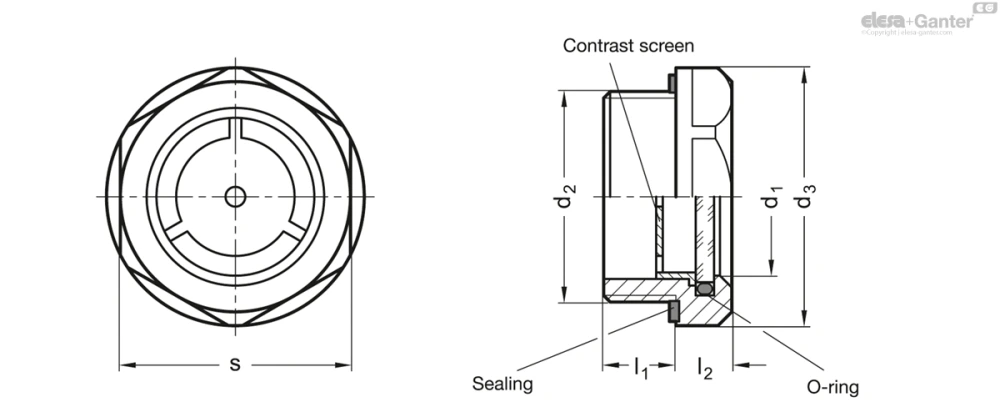

Таблица моделей — Смотровые стёкла для наблюдения за уровнем масла
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 743.3-24-G1-A | 24 | G 1 | 40 | 11 | 8.5 | 36 | 65 | |
| GN 743.3-11-M16x1,5-A | 11 | M 16 x 1.5 | 22 | 8 | 7.5 | 20 | 19 | |
| GN 743.3-14-M20x1,5-A | 14 | M 20 x 1.5 | 26 | 8.5 | 7.5 | 23 | 23 | |
| GN 743.3-18-M26x1,5-A | 18 | M 26 x 1.5 | 32 | 9 | 8 | 30 | 44 | |
| GN 743.3-18-M27x1,5-A | 18 | M 27 x 1.5 | 32 | 9 | 8 | 30 | 46 | |
| GN 743.3-24-M33x1,5-A | 24 | M 33 x 1.5 | 40 | 11 | 8.5 | 36 | 70 | |
| GN 743.3-11-M16x1,5-B | 11 | M 16 x 1.5 | 22 | 8 | 7.5 | 20 | 19 | |
| GN 743.3-14-M20x1,5-B | 14 | M 20 x 1.5 | 26 | 8.5 | 7.5 | 23 | 23 | |
| GN 743.3-18-M26x1,5-B | 18 | M 26 x 1.5 | 32 | 9 | 8 | 30 | 44 | |
| GN 743.3-18-M27x1,5-B | 18 | M 27 x 1.5 | 32 | 9 | 8 | 30 | 46 | |
| GN 743.3-24-M33x1,5-B | 24 | M 33 x 1.5 | 40 | 11 | 8.5 | 36 | 70 | |
| GN 743.3-11-G3/8-A | 11 | G 3/8 | 22 | 8 | 7.5 | 20 | 20 | |
| GN 743.3-14-G1/2-A | 14 | G 1/2 | 26 | 8.5 | 7.5 | 23 | 27 | |
| GN 743.3-18-G3/4-A | 18 | G 3/4 | 32 | 9 | 8 | 30 | 43 | |
| GN 743.3-11-G3/8-B | 11 | G 3/8 | 22 | 8 | 7.5 | 20 | 20 | |
| GN 743.3-14-G1/2-B | 14 | G 1/2 | 26 | 8.5 | 7.5 | 23 | 23 | |
| GN 743.3-18-G3/4-B | 18 | G 3/4 | 32 | 9 | 8 | 30 | 44 | |
| GN 743.3-24-G1-B | 24 | G 1 | 40 | 11 | 8.5 | 36 | 69 |
Характеристики
Типы
- Тип A: с контрастным экраном
- Тип B: без контрастного экрана
Корпус
Латунь
Латунь CuZn40Pb2
Контрастный экран
Технополимер (полисульфан)
- термостойкость до 180 °C
- Стекло указателя, стекло ESG
- Уплотнительное кольцо из фторкаучука (Viton®)
Идентификация по не чёрной отделке уплотнительного кольца
Информация
Стёкла указателя уровня масла GN 743.3 снабжаются природным стеклом высокой прочности с устойчивостью к царапинам. Уплотнение достигается с помощью уплотнительного кольца на периферии , а не на лицевой кромке стекла. Таким образом, герметичность не зависит от осевого давления.
Внешний диаметр этих стёкол указателя уровня масла с утопленным шестиугольником выбирается соответствующим монтажным отверстиям для трубных соединений в соответствии со стандартом DIN 3852.
Уплотнение размещается в углублении, и поэтому не может быть потеряно. Кроме того, это углубление предотвращает вытеснение уплотнения при затяжке стекла указателя.
Стёкла указателя уровня масла GN 743.3 могут быть использованы на герметичных масляных резервуарах. Испытания относительно максимального давления доступны по запросу.
Инструкция по сборке:
Для монтажа на оболочках толщиной менее 4 мм, пожалуйста, используйте крепёжную гайку GH..
Аксессуары
- Крепёжная гайка GH.
По запросу
- Уплотнение EPDM
Вопрос о продукции
Спросите о серии GN 743.3 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
