Серия GN 736
GN 736-A
Маховики управления
Алюминий
Без ручки
Исполнения серии GN 736
Изображения
Схемы

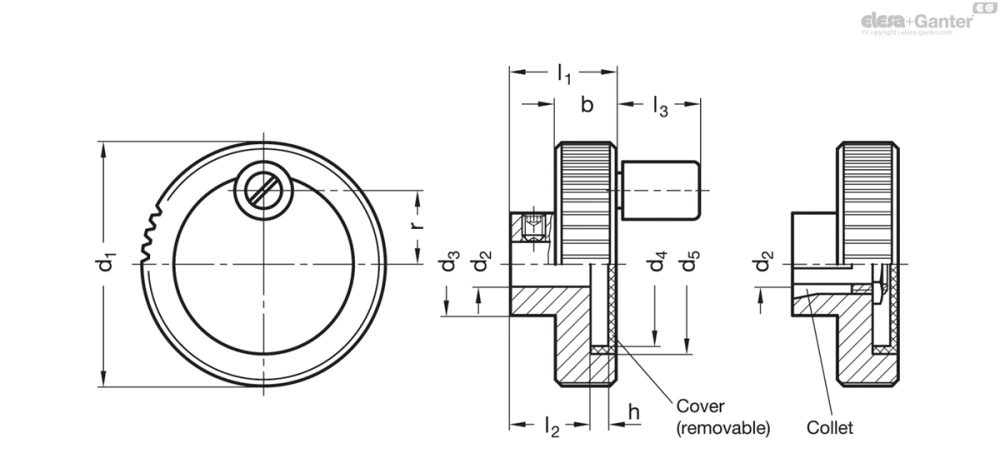

GN 736-A
Таблица моделей — Маховики управления
| Артикул |
|
d2H8 Bore |
|
|
|
b -0.5 | h | l1 | l2 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 736-52-B10-A | 52 | 10 | 22 | 37 | 39.5 | 13 | 3.8 | 23 | 17 | 19 | 15.5 | 13 | 56 | |
| GN 736-52-K10-A | 52 | 10 | 22 | 37 | 39.5 | 13 | 3.8 | 23 | 17 | 19 | 15.5 | 13 | 59 | |
| GN 736-52-Z10-A | 52 | 10 | 22 | 37 | 39.5 | 13 | 3.8 | 23 | 17 | 19 | 15.5 | 13 | 65 | |
| GN 736-62-B10-A | 62 | 10 | 25 | 47 | 49.5 | 13 | 3.8 | 23 | 17 | 21 | 20.5 | 14 | 76 | |
| GN 736-62-K10-A | 62 | 10 | 25 | 47 | 49.5 | 13 | 3.8 | 23 | 17 | 21 | 20.5 | 14 | 82 | |
| GN 736-62-Z10-A | 62 | 10 | 25 | 47 | 49.5 | 13 | 3.8 | 23 | 17 | 21 | 20.5 | 14 | 100 |
Характеристики
Типы
- Тип A: без ручки
- Тип D: с вращающейся ручкой
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения Z: с конусной втулкой
Корпус маховика
Алюминий
Анодированное покрытие, чёрный цвет
Заглушка
Пластик, светло-серый цвет
Конусная втулка / Шестигранная гайка
Латунь
Установочный винт DIN 916
Нержавеющая сталь
с внутренним шестигранником и зубчатым контактом
вращающейся ручкой
Пластик, полиамид (PA)
- Чёрный цвет, матовая отделка
- Шпиндель
- Нержавеющая сталь AISI 303
Информация
Маховики управления GN 736 используются для операций настройки с низким крутящим моментом.
Предварительная настройка производится с помощью цилиндрической ручки (захват кончиками пальцев) с последующей точной регулировкой по ободу маховика с накаткой.
