Серия GN 736.1
GN-736.1
Маховики управления
Алюминий, со шкалой / со стандартной шкалой
со стандартной шкалой
Исполнения серии GN 736.1
Изображения

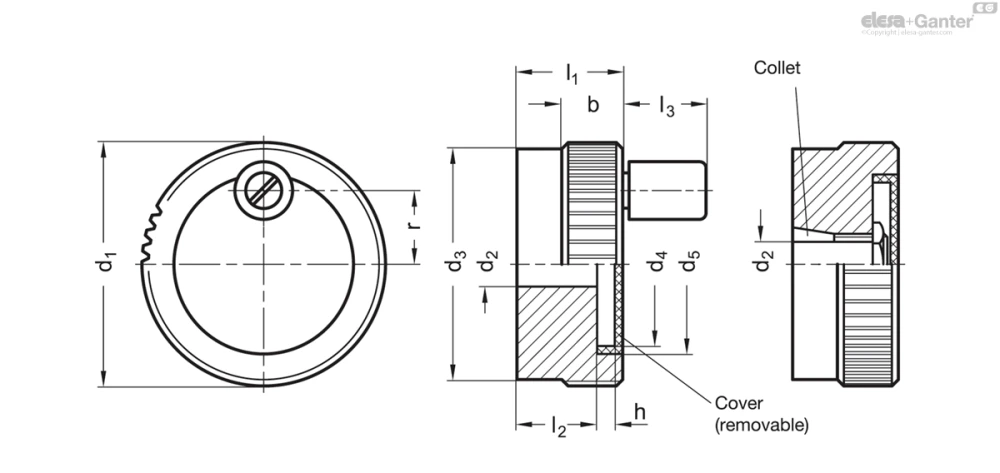

Схемы
GN-736.1
Таблица моделей — Маховики управления
| Артикул |
|
d2H8 Bore |
|
|
|
b -0.5 | h | l1 | l2 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 736.1-52-Z10-A-S | 52 | 10 | 50 | 37 | 39.5 | 13 | 3.8 | 23 | 17 | 19 | 15.5 | 13 | 111 | |
| GN 736.1-52-Z10-D-S | 52 | 10 | 50 | 37 | 39.5 | 13 | 3.8 | 23 | 17 | 19 | 15.5 | 13 | 111 | |
| GN 736.1-62-Z10-A-S | 62 | 10 | 60 | 47 | 49.5 | 13 | 3.8 | 23 | 17 | 21 | 20.5 | 14 | 154 | |
| GN 736.1-62-Z10-D-S | 62 | 10 | 60 | 47 | 49.5 | 13 | 3.8 | 23 | 17 | 21 | 20.5 | 14 | 154 |
Характеристики
Типы
- Тип A: без ручки
- Тип D: с вращающейся ручкой
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения Z: с конусной втулкой
Обозначение
- Обозначение S: со стандартной шкалой 0...90, 100 делений согласно схеме шкалы d1/100 A RA 0-10 20...90/10 (только для отверстия типа Z)
Корпус маховика
Алюминий
- Анодированное покрытие, чёрный цвет
- Шкала Для кодировки S
- выгравированный
Заглушка
Пластик, светло-серый цвет
Конусная втулка / Шестигранная гайка
Латунь
Установочный винт DIN 916
Нержавеющая сталь
с внутренним шестигранником и зубчатым контактом
вращающейся ручкой
Пластик, полиамид (PA)
- Чёрный цвет, матовая отделка
- Шпиндель
- Нержавеющая сталь AISI 303
Информация
Маховики управления GN 736.1 используются для операций настройки с низким крутящим моментом. Предварительная настройка производится с помощью цилиндрической ручки (захват кончиками пальцев) с последующей точной регулировкой по ободу ручки с накаткой.
Вариант исполнения, оснащённый конусной втулкой, обеспечивает абсолютно надёжную установку на валу и в то же время позволяет легко настроить регулируемый барабан кольцевой шкалы. Шкала является износостойкой и удобочитаемой, поскольку выгравированные цветные цифры контрастируют с чёрной анодированной поверхностью. Помимо стандартной шкалы (обозначение S) маховики управления могут поставляться с любым типом градуировки.
Детальную информацию о доступных градуировках, последовательности нумерации, разрядах чисел и типах шкал см. здесь «Как заказать градуировку» .
Принадлежности
Техническая информация
Вопрос о продукции
Спросите о серии GN-736.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
