Серия GN 7336.8
GN 7336.8
Зажимные стопорные штифты (фиксаторы)
с функцией безопасности
Зажимные стопорные штифты (фиксаторы)
Изображения
Схемы

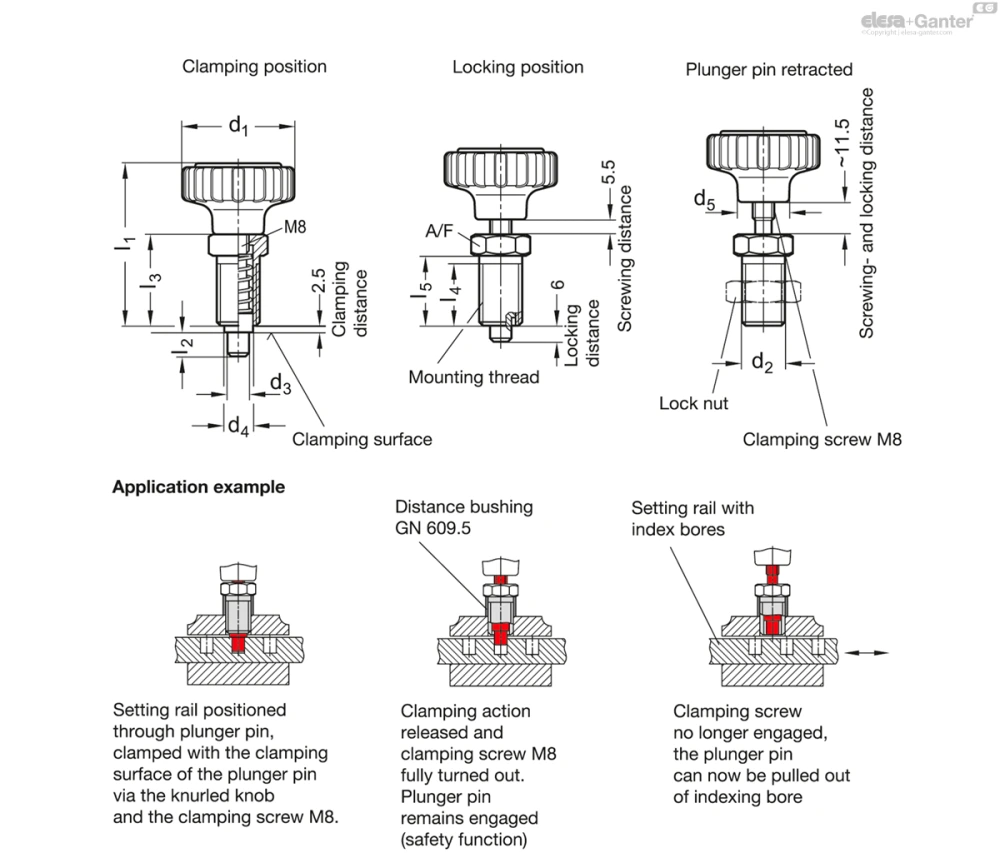

GN 7336.8
Таблица моделей — Зажимные стопорные штифты (фиксаторы)
| Артикул |
|
d2 |
|
d4 |
|
|
l2 | l3 | l4min. | l5 | A/F | Пружинная нагрузка в Н≈ начальная | Пружинная нагрузка в Н≈ конечная |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7336.8-42-M16x1,5-6 | 42 | M 16 x 1.5 | 6 | 11 | 19 | 60 | 9 | 34 | 23 | 26 | 19 | 14 | 26 | 90 | |
| GN 7336.8-42-M16x1,5-8 | 42 | M 16 x 1.5 | 8 | 11 | 19 | 60 | 9 | 34 | 23 | 26 | 19 | 14 | 26 | 96 | |
| GN 7336.8-53-M16x1,5-6 | 53 | M 16 x 1.5 | 6 | 11 | 24 | 66 | 9 | 34 | 23 | 26 | 19 | 14 | 26 | 120 | |
| GN 7336.8-53-M16x1,5-8 | 53 | M 16 x 1.5 | 8 | 11 | 24 | 66 | 9 | 34 | 23 | 26 | 19 | 14 | 26 | 120 |
Характеристики
Ручка с насечкой
Пластик (полиамид PA)
чёрный цвет, матовая отделка
Заглушка
Пластик (полиамид PA)
светло-серый цвет, матовая отделка
Крепёжная резьба
Оцинкованная сталь, голубая пассивация
Штифт плунжера
Сталь, азотированная и черненая
Информация
Зажимные стопорные штифты GN 7336.8 (фиксаторы) представляют собой усовершенствованный вариант модели GN 7336.7 зажимные ручки со стопорными штифтами.
Как и предыдущая модель, они используются одновременно для позиционирования, крепления и зажима регулировочных элементов. Эта конфигурация гарантирует, что стопорный штифт не выскочит из стопорного отверстия при повороте ручки с насечкой; его извлечение возможно только при намеренном оттягивании ручки (функция безопасности).
