Серия GN 7336.7
GN 7336.7
Зажимные ручки со стопорными штифтами
Сталь, Пластиковая ручка
Зажимные ручки со стопорными штифтами
Изображения

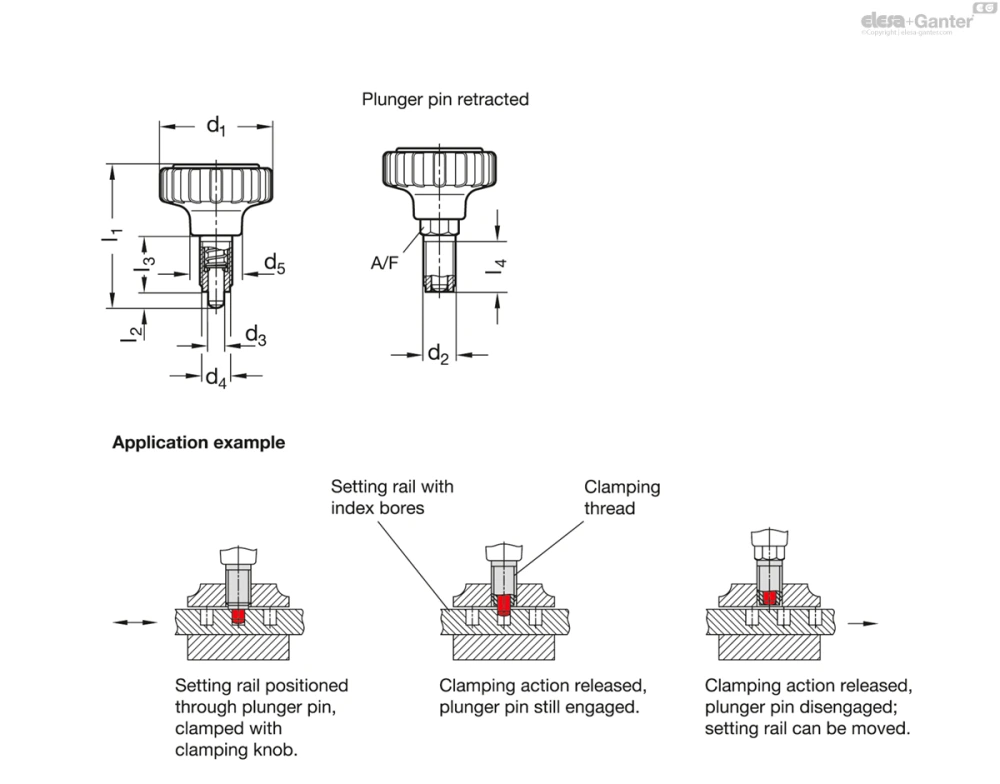

Схемы
GN 7336.7
Таблица моделей — Зажимные ручки со стопорными штифтами
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7336.7-34-M10x1-5 | 34 | M 10 x 1 | 5 | 8.6 | 15.5 | 45 | 5 | 19 | 17 | 10 | 7 | 17 | 25 | |
| GN 7336.7-42-M12x1,5-6 | 42 | M 12 x 1.5 | 6 | 9.9 | 19 | 53 | 6 | 21 | 19 | 12 | 9 | 24 | 41 | |
| GN 7336.7-53-M12x1,5-6 | 53 | M 12 x 1.5 | 6 | 9.9 | 22.5 | 59 | 6 | 21 | 19 | 12 | 9 | 24 | 60 | |
| GN 7336.7-53-M16x1,5-8 | 53 | M 16 x 1.5 | 8 | 13.9 | 22.5 | 68 | 8 | 28 | 26 | 16 | 11 | 30 | 93 |
Характеристики
Ручка с насечкой GN 7336
Пластик (полиамид PA)
чёрный цвет, матовая отделка
Заглушка
Пластик (полиамид PA)
светло-серый цвет, матовая отделка
Крепёжная резьба
Оцинкованная сталь, голубая пассивация
Штифт плунжера
Нержавеющая сталь AISI 303
Информация
Зажимные ручки со стопорными штифтами GN 7336.7 используются для установки в нужном положении, крепления и зажима регулировочных элементов одновременно.
Осевое перемещение ручки (натяжение) вытягивает стопорный штифт из включённого положения против силы пружины, в то же время оставляя звездообразную рукоятку связанной с формодержателем и зажимным винтом с помощью шестигранного элемента, допуская и зажим, и освобождение.
