Серия GN 732.1

GN 732.1

Ступенчатые болты с цилиндрической головкой

Сталь / нержавеющая сталь

Сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 732.1

GN 732.1

GN 732.1

Ступенчатые болты с цилиндрической головкой

Сталь / нержавеющая сталь
GN 732.1-NI

GN 732.1-NI

Ступенчатые болты с цилиндрической головкой

Сталь / нержавеющая сталь

Изображения

GN 732.1 — Ступенчатые болты с цилиндрической головкой

Схемы

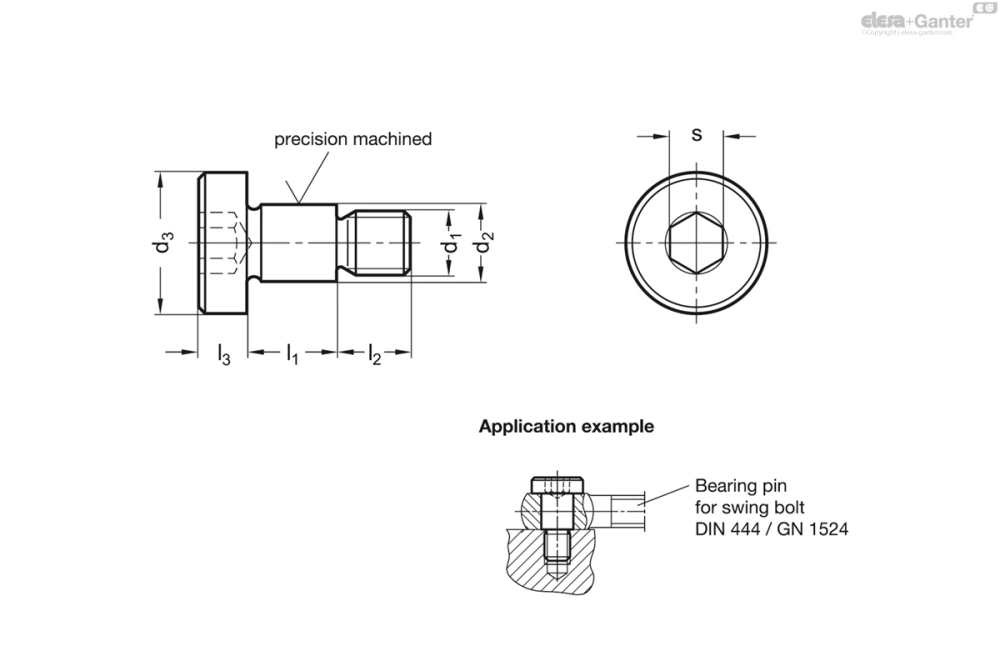

Схема GN 732.1

GN 732.1

Таблица моделей — Ступенчатые болты с цилиндрической головкой

Артикул
В корзину
GN 732.1-M5-6-5-ST M 5 6 -0.03 /-0.05 5 12 7 3 3 5
GN 732.1-M5-6-6-ST M 5 6 -0.03 /-0.05 6 12 7 3 3 5
GN 732.1-M5-6-7-ST M 5 6 -0.03 /-0.05 7 12 7 3 3 5
GN 732.1-M5-6-8-ST M 5 6 -0.03 /-0.05 8 12 7 3 3 5
GN 732.1-M6-8-5-ST M 6 8 -0.05/-0.08 5 14 8 4 4 8
GN 732.1-M6-8-6-ST M 6 8 -0.05/-0.08 6 14 8 4 4 8
GN 732.1-M6-8-8-ST M 6 8 -0.05/-0.08 8 14 8 4 4 9
GN 732.1-M6-8-9-ST M 6 8 -0.05/-0.08 9 14 8 4 4 9
GN 732.1-M6-8-10-ST M 6 8 -0.05/-0.08 10 14 8 4 4 10
GN 732.1-M6-8-12-ST M 6 8 -0.05/-0.08 12 14 8 4 4 10
GN 732.1-M6-8-13-ST M 6 8 -0.05/-0.08 13 14 8 4 4 8
GN 732.1-M8-10-8-ST M 8 10 -0.05/-0.08 8 16 11 5 5 15
GN 732.1-M8-10-10-ST M 8 10 -0.05/-0.08 10 16 11 5 5 16
GN 732.1-M8-10-12-ST M 8 10 -0.05/-0.08 12 16 11 5 5 18
GN 732.1-M8-10-14-ST M 8 10 -0.05/-0.08 14 16 11 5 5 19
GN 732.1-M8-10-15-ST M 8 10 -0.05/-0.08 15 16 11 5 5 18
GN 732.1-M10-12-12-ST M 10 12 -0.05/-0.08 12 19 13 6 6 28
GN 732.1-M10-12-14-ST M 10 12 -0.05/-0.08 14 19 13 6 6 30
GN 732.1-M10-12-16-ST M 10 12 -0.05/-0.08 16 19 13 6 6 26
GN 732.1-M10-12-17-ST M 10 12 -0.05/-0.08 17 19 13 6 6 33
GN 732.1-M12-14-14-ST M 12 14 -0.05/-0.08 14 22 16 8 8 48
GN 732.1-M12-14-16-ST M 12 14 -0.05/-0.08 16 22 16 8 8 50
GN 732.1-M12-14-18-ST M 12 14 -0.05/-0.08 18 22 16 8 8 53
GN 732.1-M14-16-17-ST M 14 16 -0.05/-0.08 17 25 19 8 8 72
GN 732.1-M14-16-18-ST M 14 16 -0.05/-0.08 18 25 19 8 8 73
3D-модель Технические данные (PDF)

Характеристики

  • Сталь ST
  • Класс материала 5.8
  • Чернёная
  • корпус закалённый (глубина закалки по кругу от 0,2 до 0,4 мм)

Нержавеющая сталь AISI 303 NI

Информация

Благодаря размерам d2/l1 ступенчатых болтов с цилиндрической головкой GN 732 их можно использовать в качестве шейки оси опорного подшипника для откидных болтов DIN 444 , Откидные болты GN 1524  Откидные гайки GN 444.2  и втулок с эксцентриковым кулачком GN 919 .

Техническая информация

Вопрос о продукции

Спросите о серии GN 732.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов
