Серия GN 727
GN 727-A
Ручки управления с регулируемым шпинделем
Корпус / стальной шпиндель, алюминиевая ручка
Крепёжное отверстие параллельно к оси шпинделя
Исполнения серии GN 727
Изображения

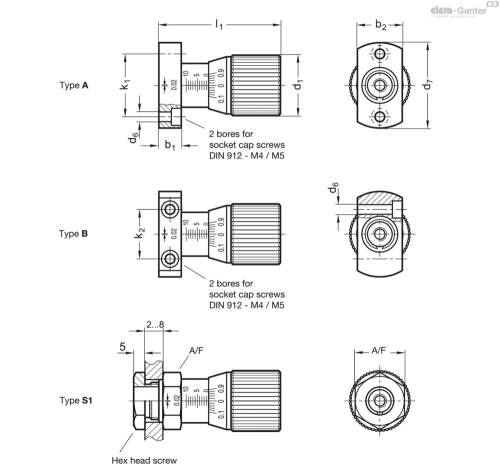

Схемы
GN 727-A
Таблица моделей — Ручки управления с регулируемым шпинделем
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
l4 | l5 |
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 727-27-A-SR | 27 | M 6 | M 12 x 1 | 6.4 | 18 | 4.3 | 38 | 19 | 12.5 | 10 | 20 | 4.3 | 28 | 22 | 54 | 19.5 | 37.5 | 0.5 | 1 | 22 | 10 | 103 | |
| GN 727-27-A-SL | 27 | M 6 | M 12 x 1 | 6.4 | 18 | 4.3 | 38 | 19 | 12.5 | 10 | 20 | 4.3 | 28 | 22 | 54 | 19.5 | 37.5 | 0.5 | 1 | 22 | 10 | 103 | |
| GN 727-34-A-SR | 34 | M 8 | M 16 x 1 | 8.5 | 23 | 5.3 | 50 | 24 | 18.3 | 11 | 25 | 4.2 | 36 | 30 | 67 | 23.5 | 45.5 | 0.5 | 1 | 27 | 15 | 203 | |
| GN 727-34-A-SL | 34 | M 8 | M 16 x 1 | 8.5 | 23 | 5.3 | 50 | 24 | 18.3 | 11 | 25 | 4.2 | 36 | 30 | 67 | 23.5 | 45.5 | 0.5 | 1 | 27 | 15 | 203 |
Характеристики
Типы
- Тип A: крепёжное отверстие параллельно к оси шпинделя
- Тип B: крепёжное отверстие вертикально к оси шпинделя
- Тип S1: установка с помощью винта с шестигранной головкой
Обозначение
- Обозначение SR: со шкалой 0,1....0, 9, 50 делений
- Обозначение SL: со шкалой 0,1....0,9, 50 делений по возрастанию, против часовой стрелки
Корпус
Сталь
- Матовая хромированная поверхность
- Деления выгравированы лазером
Шпиндель
Сталь
Гладкий
Ручка управления
Алюминий
Анодированное покрытие, чёрный цвет
Шестигранный винт
Сталь
Оцинкованная, воронёная пассивированная
Крышка
Пластик
Светло-серый цвет
Информация
Ручки управления с регулируемым шпинделем GN 727 обеспечивают точную регулировку или выравнивание, например, жёсткого упора. Резьба шпинделя без окружного зазора.
Деления на ручке управления нестираемы и легко читаются.
Светло-серая крышка покрывает крепёжные детали, а также конец вала.
Для ознакомления с дизайном, положением и последовательностью нумерации см. схему для кольцевых шкал в бланке заказа «Как заказать градуировку» .
Техническая информация
Дополнительная информация о размерах с указанием технических характеристик
