Серия GN 726
GN 726-M
Ручки управления
Алюминий
Крышка со стрелкой индикатора
Исполнения серии GN 726
Изображения

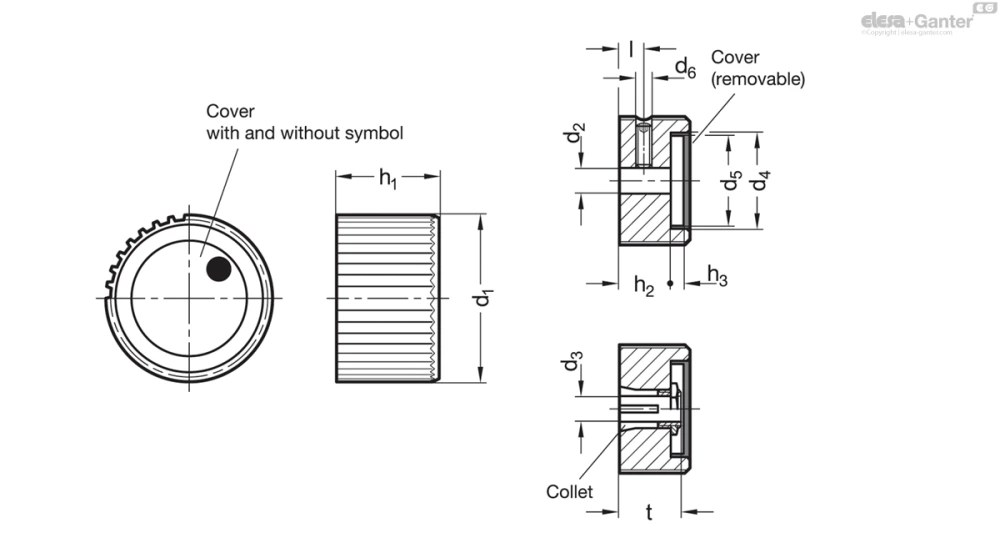

Схемы
GN 726-M
Таблица моделей — Ручки управления
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 726-22-B5-M-1 | 22 | B 5 | - | 16 | 14 | M 4 | 15 | 9 | 4.3 | 5 | - | 11 | |
| GN 726-27-Z6-M-2 | 27 | - | Z 6 | 20 | 18 | M 4 | 17 | 11 | 4.3 | 5.5 | 14 | 28 | |
| GN 726-27-B6-M-1 | 27 | B 6 | - | 20 | 18 | M 4 | 17 | 11 | 4.3 | 5.5 | 14 | 21 | |
| GN 726-34-Z8-M-2 | 34 | - | Z 8 | 25 | 23 | M 5 | 20 | 14 | 4.2 | 7 | 17 | 42 | |
| GN 726-34-B6-M-1 | 34 | B 6 | - | 25 | 23 | M 5 | 20 | 14 | 4.2 | 7 | 17 | 39 | |
| GN 726-34-B8-M-1 | 34 | B 8 | - | 25 | 23 | M 5 | 20 | 14 | 4.2 | 7 | 17 | 40 | |
| GN 726-42-Z10-M-2 | 42 | - | Z 10 | 32 | 30 | M 5 | 23 | 17 | 4 | 8.5 | 20 | 73 | |
| GN 726-42-B8-M-1 | 42 | B 8 | - | 32 | 30 | M 5 | 23 | 17 | 4 | 8.5 | 20 | 69 | |
| GN 726-42-B10-M-1 | 42 | B 10 | - | 32 | 30 | M 5 | 23 | 17 | 4 | 8.5 | 20 | 67 |
Характеристики
Тип
- Тип N: гладкая крышка
- Тип M: крышка со стрелкой индикатора
Артикул
- № 1: с установочным винтом
- № 2: с конусной втулкой
Поворотная ручка
Алюминий
Анодированное покрытие, чёрный цвет
Покрытие втулки
Пластик, светло-серый цвет
Конусная втулка / Шестигранная гайка
Латунь
Установочный винт DIN 916
Нержавеющая сталь
с внутренним шестигранником и зубчатым контактом
Информация
Светло-серая крышка ручек управления GN 726 закрывает крепёжные детали, а также конец вала. Крышка также пригодна для нанесения логотипа или других символов.
Изготовление из алюминиевого профиля позволяет реализовывать индивидуальные решения в существующих диаметрах по относительно низкой стоимости.
Принадлежности
- GN 826 Зажимные элементы ( для регулируемых шпинделей)
Техническая информация
