Серия GN 726.1
GN 726.1-A
Ручки управления
Алюминий
со стрелкой
Исполнения серии GN 726.1
Изображения

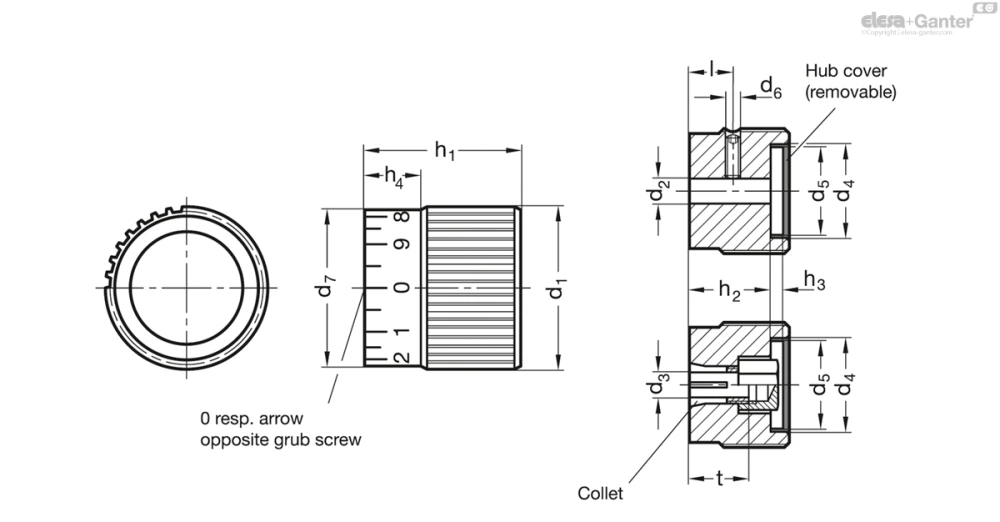

Схемы
GN 726.1-A
Таблица моделей — Ручки управления
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 726.1-22-B5-A-1 | 22 | B 5 | - | 16 | 14 | M 4 | 20 | 22 | 16 | 4.3 | 8 | 12.5 | - | 17 | |
| GN 726.1-27-Z6-A-2 | 27 | - | Z 6 | 20 | 18 | M 4 | 25 | 26 | 20 | 4.3 | 9 | 14 | 14 | 37 | |
| GN 726.1-27-B6-A-1 | 27 | B 6 | - | 20 | 18 | M 4 | 25 | 26 | 20 | 4.3 | 9 | 14 | 14 | 32 | |
| GN 726.1-34-Z8-A-2 | 34 | - | Z 8 | 25 | 23 | M 5 | 32 | 30 | 24 | 4.2 | 10 | 15 | 17 | 65 | |
| GN 726.1-34-B6-A-1 | 34 | B 6 | - | 25 | 23 | M 5 | 32 | 30 | 24 | 4.2 | 10 | 15 | 17 | 59 | |
| GN 726.1-34-B8-A-1 | 34 | B 8 | - | 25 | 23 | M 5 | 32 | 30 | 24 | 4.2 | 10 | 15 | 17 | 58 | |
| GN 726.1-42-Z10-A-2 | 42 | - | Z 10 | 32 | 30 | M 5 | 40 | 34 | 28 | 4 | 11 | 16 | 20 | 112 | |
| GN 726.1-42-B8-A-1 | 42 | B 8 | - | 32 | 30 | M 5 | 40 | 34 | 28 | 4 | 11 | 16 | 20 | 102 | |
| GN 726.1-42-B10-A-1 | 42 | B 10 | - | 32 | 30 | M 5 | 40 | 34 | 28 | 4 | 11 | 16 | 20 | 103 |
Характеристики
Типы
- Тип A: со стрелкой
- Тип B: нейтральный, без стрелки индикатора или шкалы
- Тип S: со шкалой 0...9, 20 делений
Артикул
- № 1: с установочным винтом
- № 2: с конусной втулкой
Поворотная ручка
Алюминий
- Анодированное покрытие, чёрный цвет
- Стрелка для типа A
- Белый цвет, выгравирован лазером
- Шкала для типа S
- Белый цвет, выгравирован лазером
Заглушка
Пластик, светло-серый цвет
Конусная втулка / Шестигранная гайка
Латунь
Установочный винт DIN 916
Нержавеющая сталь
с внутренним шестигранником и зубчатым контактом
Информация
Светло-серая крышка ручек управления GN 726.1 покрывает крепёжные детали, а также концы вала. Крышка также пригодна для нанесения логотипа или других символов.
Вариант исполнения с конусной втулкой обеспечивает простую регулировку ручек обеих типов (и со шкалой, и со стрелкой).
Шкала и стрелка на ручках управления являются несмываемыми и удобочитаемыми, поскольку выгравированные цветные цифры на алюминии контрастируют с чёрной анодированной поверхностью.
Помимо стандартной шкалы (Тип S), ручки управления могут поставляться с любым типом делений.
Укажите дизайн, а также тип, положение и последовательность нумерации шкалы – см. схему ручек со шкалой на странице заказа «Как заказать градуировку» .
Принадлежности
- GN 826 Зажимные элементы (для регулируемых шпинделей)
По запросу
- Специальные деления (см. раздел «Как заказать деления»)
Техническая информация
