Серия GN 723.4
GN 723.4-N
Ручки управления
Алюминий
нейтральный
Исполнения серии GN 723.4
Изображения

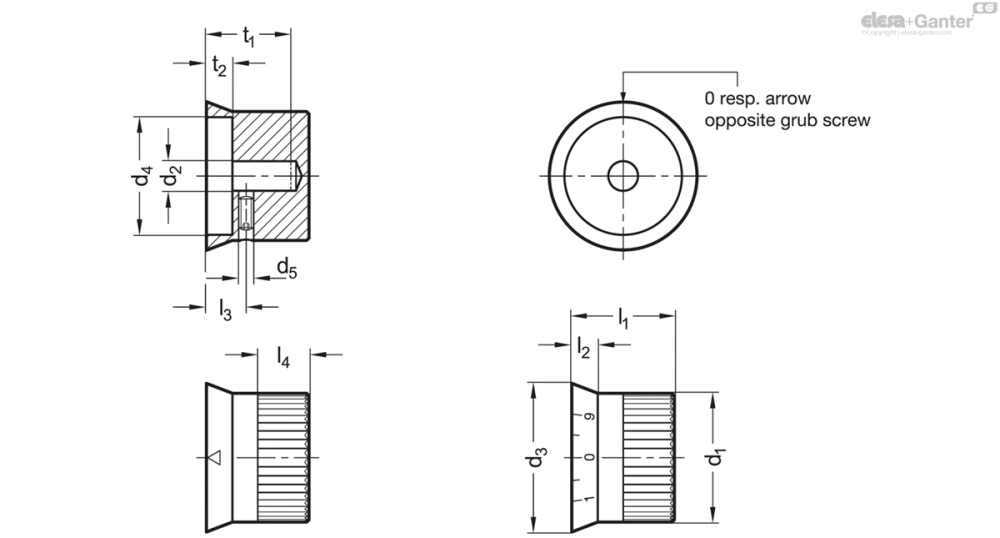

Схемы
GN 723.4-N
Таблица моделей — Ручки управления
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 723.4-27-B6-N | 27 | B 6 | 33.5 | 23.5 | M 4 | 25.5 | 7.5 | 10.5 | 12.5 | 23.5 | 7.5 | 38 | |
| GN 723.4-34-B6-N | 34 | B 6 | 41 | 29.5 | M 5 | 29.5 | 9.5 | 13.5 | 13 | 26.5 | 9.5 | 66 | |
| GN 723.4-34-B8-N | 34 | B 8 | 41 | 29.5 | M 5 | 29.5 | 9.5 | 13.5 | 13 | 26.5 | 9.5 | 60 | |
| GN 723.4-42-B8-N | 42 | B 8 | 50 | 37.5 | M 5 | 33.5 | 10.5 | 15.5 | 15 | 30.5 | 11.5 | 101 | |
| GN 723.4-42-B10-N | 42 | B 10 | 50 | 37.5 | M 5 | 33.5 | 10.5 | 15.5 | 15 | 30.5 | 11.5 | 100 |
Характеристики
Типы
- Тип N: нейтральный
- Тип M: со стрелкой
- Тип S: со шкалой 0...9, 20 делений
Поворотная ручка
Алюминий
- Анодирование, естественный цвет
- Стрелка для типа M
- С лазерной гравировкой
- Шкала для типа S
- С лазерной гравировкой
Установочный винт DIN 916
Нержавеющая сталь
с внутренним шестигранником и зубчатым контактом
Информация
Ручки управления GN 723.4 можно использовать вместе с опорными фланцами GN 723.3 , которые обеспечивают следующие преимущества:
- они снабжены отметкой, относящейся к шкале на ручках управления
- они обеспечивают дополнительную опору для вала управления
- вариант исполнения с упорным кольцом предотвращает случайное перемещение из-за вибрации.
Шкала и стрелка на ручках управления являются несмываемыми и удобочитаемыми. Помимо стандартной шкалы (Тип S), они могут поставляться с любым типом делений.
Укажите дизайн, а также тип, положение и последовательность нумерации шкалы – см. схему ручек со шкалой на странице заказа «Как заказать градуировку» .
Принадлежности
По запросу
- Специальные деления (см. раздел «Как заказать деления»)
Техническая информация
Ручки управления GN 723.4 могут быть объединены с опорными фланцами GN 723.3
