Серия GN 723.3
GN 723.3-B
Опорные фланцы
для ручек управления GN 723.4, Алюминий
без фрикционного кольца
Исполнения серии GN 723.3
Изображения

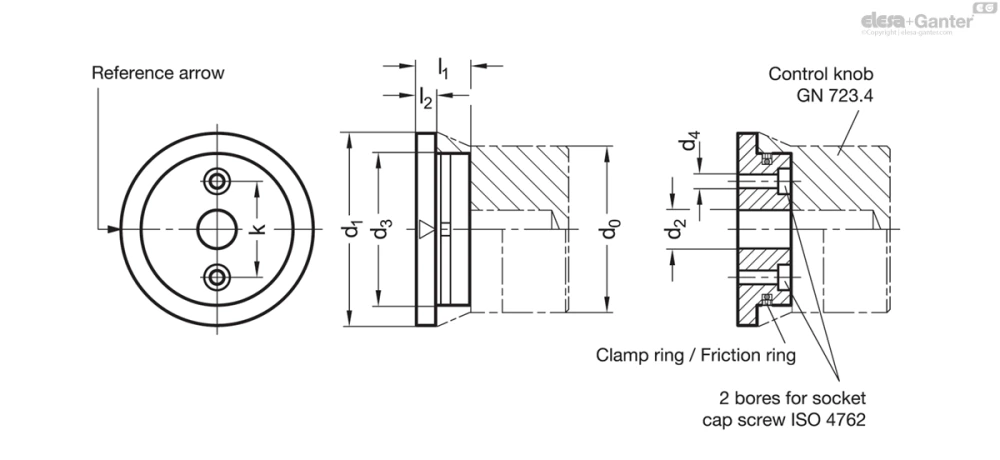

Схемы
GN 723.3-B
Таблица моделей — Опорные фланцы
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 723.3-33,5-B6-B | 27 | 33.5 | B 6 | 23.3 | 3.4 | 13 | 11.2 | 4 | 15 | |
| GN 723.3-41-B6-B | 34 | 41 | B 6 | 29.3 | 3.4 | 18 | 14.2 | 5 | 31 | |
| GN 723.3-41-B8-B | 34 | 41 | B 8 | 29.3 | 3.4 | 18 | 14.2 | 5 | 31 | |
| GN 723.3-50-B8-B | 42 | 50 | B 8 | 37.3 | 4.5 | 24 | 16.2 | 5 | 55 | |
| GN 723.3-50-B10-B | 42 | 50 | B 10 | 37.3 | 4.5 | 24 | 16.2 | 5 | 51 |
Характеристики
Тип
- Тип A: с фрикционным кольцом
- Тип B: без фрикционного кольца
Фланец
Алюминий
- Анодированное покрытие, чёрный цвет
- Стрелка указателя
- Белый цвет
- С лазерной гравировкой
Зажимное кольцо
Резина
Фрикционное кольцо
Пластик, полиамид (PA)
Информация
Опорные фланцы GN 723.3 используются вместе с ручками управления GN 723.4 , которые обеспечивают следующие преимущества:
- они имеют опорную отметку для совмещения со шкалой ручки управления,
- они обеспечивают дополнительную опору для вала управления,
- вариант исполнения с фрикционым кольцом предотвращает случайное перемещение ручки управления из-за вибрации.
Техническая информация
