Быстросъемные лепестковые ручки

Сталь / нержавеющая сталь

Сталь

Таблица (PDF)

Исполнения серии GN 6336.3

GN 6336.3-NI

Быстросъемные лепестковые ручки

Сталь / нержавеющая сталь

GN 6336.3-ST

Быстросъемные лепестковые ручки

Сталь / нержавеющая сталь

GN 6336.3-ST

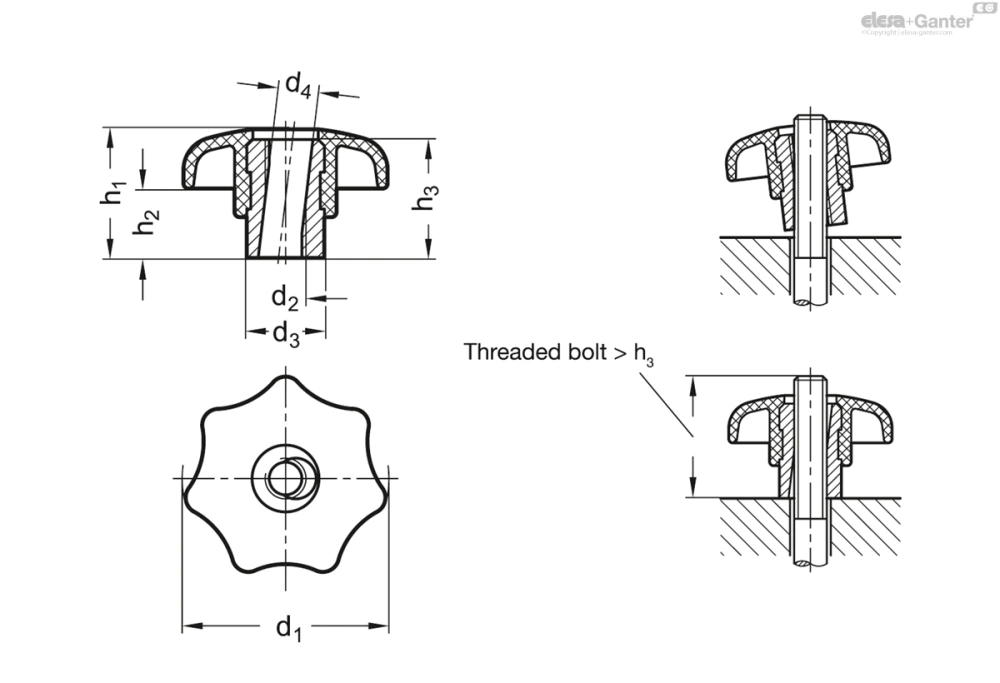

Таблица моделей — Быстросъемные лепестковые ручки

Артикул	d₁	d₂	d₃	d₄	h₁	h₂≈	h_3min.	Вес (г)
GN 6336.3-40-M8	40	M 8	16	8.4	26	14	23.5	32
GN 6336.3-50-M10	50	M 10	20	10.5	32	17	29	61
GN 6336.3-63-M12	63	M 12	26	13	40	21	36	125

3D-модель Технические данные (PDF)

Характеристики

Пластик

Технополимер (полиамид PA)

ударопрочный

чёрный цвет, матовая отделка

Втулка

Оцинкованная сталь, голубая пассивация

Нержавеющая сталь AISI 303 NI

Информация

Быстросъемные лепестковые ручки GN 6336.3 используются, когда после раскручивания необходимо полностью снять ручку и быстро установить на место для повторного зажима.

Изначальное положение ручки - под наклоном к шпильке. Ручка устанавливается на шпильку до полного совмещения их резьб. Затем ручку следует повернуть на пол оборота для достижения зажима.

Защитная функция работает, только если поверхность прижимного элемента расположена под прямым углом к шпильке.
