Серия GN 6311.4

GN 6311.4-R

Регулируемые опоры

Сталь

с пластиковым колпачком, нескользящий

Таблица (PDF)

Исполнения серии GN 6311.4

GN 6311.4-G

Регулируемые опоры

Сталь

GN 6311.4-N

Регулируемые опоры

Сталь

GN 6311.4-R

Регулируемые опоры

Сталь

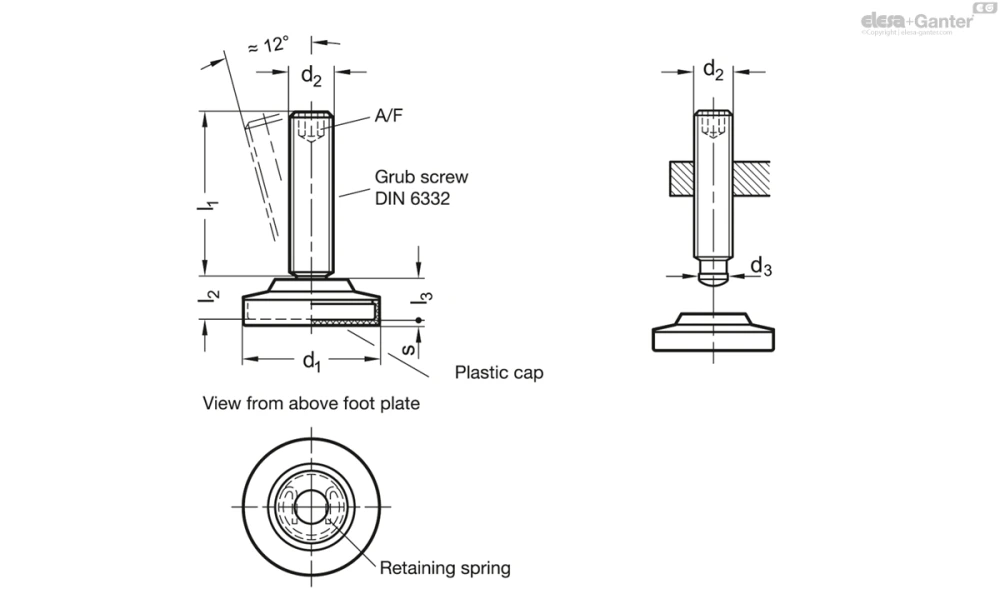

GN 6311.4-R

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₁≈	d₃	l₂	l₃	s	A/F	Статическая нагрузка в кН	Вес (г)
GN 6311.4-50-M10-37-R	50	M 10	37	8	12.5	11.5	2	5	5	134
GN 6311.4-50-M10-47-R	50	M 10	47	8	12.5	11.5	2	5	5	134
GN 6311.4-50-M10-57-R	50	M 10	57	8	12.5	11.5	2	5	5	143
GN 6311.4-50-M10-72-R	50	M 10	72	8	12.5	11.5	2	5	5	152
GN 6311.4-50-M12-41-R	50	M 12	41	8	12.5	11.5	2	6	5	144
GN 6311.4-50-M12-51-R	50	M 12	51	8	12.5	11.5	2	6	5	151
GN 6311.4-50-M12-61-R	50	M 12	61	8	12.5	11.5	2	6	5	158
GN 6311.4-50-M12-71-R	50	M 12	71	8	12.5	11.5	2	6	5	165
GN 6311.4-50-M12-91-R	50	M 12	91	8	12.5	11.5	2	6	5	180
GN 6311.4-50-M16-59-R	50	M 16	59	12	14.5	13.5	2	8	5	202
GN 6311.4-50-M16-69-R	50	M 16	69	12	14.5	13.5	2	8	5	213
GN 6311.4-50-M16-89-R	50	M 16	89	12	14.5	13.5	2	8	5	241
GN 6311.4-50-M16-114-R	50	M 16	114	12	14.5	13.5	2	8	5	268
GN 6311.4-60-M16-59-R	60	M 16	59	12	14.5	13.5	2	8	7	277
GN 6311.4-60-M16-69-R	60	M 16	69	12	14.5	13.5	2	8	7	287
GN 6311.4-60-M16-89-R	60	M 16	89	12	14.5	13.5	2	8	7	316
GN 6311.4-60-M16-114-R	60	M 16	114	12	14.5	13.5	2	8	7	342
GN 6311.4-60-M20-78-R	60	M 20	78	15.5	16.5	15.5	2	10	7	370
GN 6311.4-60-M20-88-R	60	M 20	88	15.5	16.5	15.5	2	10	7	390
GN 6311.4-60-M20-113-R	60	M 20	113	15.5	16.5	15.5	2	10	7	441
GN 6311.4-60-M20-138-R	60	M 20	138	15.5	16.5	15.5	2	10	7	490
GN 6311.4-80-M16-59-R	80	M 16	59	12	19	18	2.5	8	12	502
GN 6311.4-80-M16-69-R	80	M 16	69	12	19	18	2.5	8	12	512
GN 6311.4-80-M16-89-R	80	M 16	89	12	19	18	2.5	8	12	541
GN 6311.4-80-M16-114-R	80	M 16	114	12	19	18	2.5	8	12	567
GN 6311.4-80-M20-78-R	80	M 20	78	15.5	21	20	2.5	10	12	601
GN 6311.4-80-M20-88-R	80	M 20	88	15.5	21	20	2.5	10	12	621
GN 6311.4-80-M20-113-R	80	M 20	113	15.5	21	20	2.5	10	12	672
GN 6311.4-80-M20-138-R	80	M 20	138	15.5	21	20	2.5	10	12	721
GN 6311.4-100-M16-59-R	100	M 16	59	12	22	20	3	8	19	853
GN 6311.4-100-M16-69-R	100	M 16	69	12	22	20	3	8	19	863
GN 6311.4-100-M16-89-R	100	M 16	89	12	22	20	3	8	19	892
GN 6311.4-100-M16-114-R	100	M 16	114	12	22	20	3	8	19	918
GN 6311.4-100-M20-78-R	100	M 20	78	15.5	24	23	3	10	19	950
GN 6311.4-100-M20-88-R	100	M 20	88	15.5	24	23	3	10	19	970
GN 6311.4-100-M20-113-R	100	M 20	113	15.5	24	23	3	10	19	1021
GN 6311.4-100-M20-138-R	100	M 20	138	15.5	24	23	3	10	19	1070

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип N: без пластиковой крышки

Тип G: с пластиковым колпачком, скользящий

Тип R: с пластиковым колпачком, нескользящий

Опорная пластина / Винт

Сталь

Класс материала 5.8

Оцинкованный, синий пассивированный

Стопорная пружина

Нержавеющая сталь AISI 301

Пластмассовые колпачки

Тип G

Технополимер (Полиацеталь POM)

Кремовый RAL 9001

Тип R

Эластомер (TPE)

Твердость по Шору А ≈ 75

Черный

Информация

Регулируемые опоры GN 6311.4 используются для установки и выравнивния устройств и оборудования.

Диаметр штифта d₃ меньше диаметра стержня резьбы с тем, чтобы винт можно было ввёрнуть в штифт. Нажимной штифт легко вставляется в пластину и фиксируется с помощью стопорного кольца, обеспечивая надёжную сборку в осевом направлении.

Приведённые в таблице значения статической нагрузки относятся к чистой вертикальной нагрузке по отношению к регулируемой опоре. При нормальных условиях эксплуатации изгибающие или угловые нагрузки не являются редкостью и приводят к снижению номинальной нагрузки, что необходимо учитывать.
