Серия GN 6311.4
GN 6311.4-N
Регулируемые опоры
Сталь
без пластиковой крышки
Исполнения серии GN 6311.4
Изображения

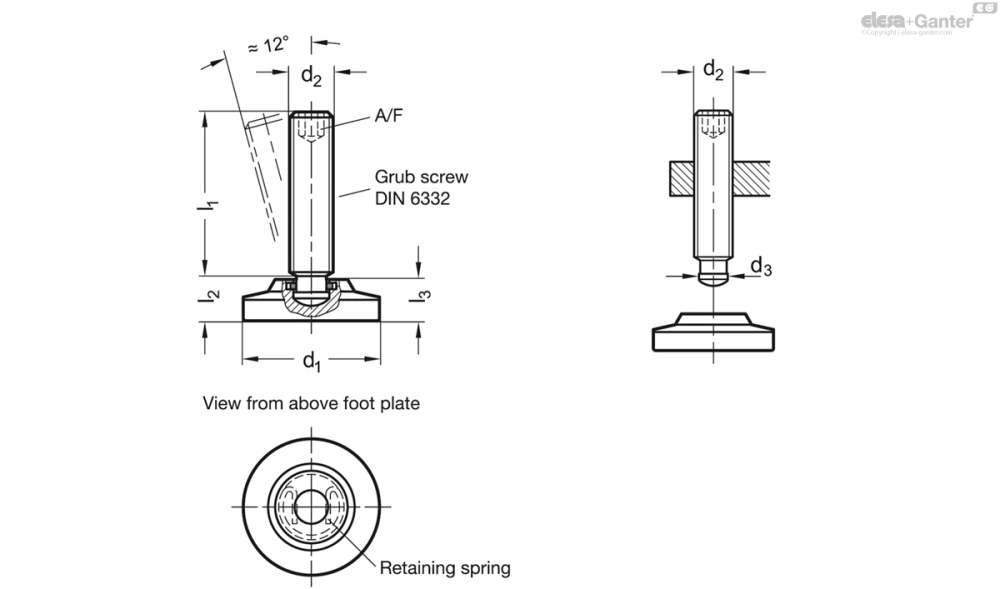

Схемы
GN 6311.4-N
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 6311.4-50-M10-37-N | - | - | - | - | - | - | - | - | 152 | |
| GN 6311.4-50-M10-47-N | 50 | M 10 | 47 | 8 | 12.5 | 11.5 | 5 | 13 | 157 | |
| GN 6311.4-50-M10-57-N | 50 | M 10 | 57 | 8 | 12.5 | 11.5 | 5 | 13 | 161 | |
| GN 6311.4-50-M10-72-N | 50 | M 10 | 72 | 8 | 12.5 | 11.5 | 5 | 13 | 170 | |
| GN 6311.4-50-M12-41-N | 50 | M 12 | 41 | 8 | 12.5 | 11.5 | 6 | 13 | 162 | |
| GN 6311.4-50-M12-51-N | 50 | M 12 | 51 | 8 | 12.5 | 11.5 | 6 | 13 | 169 | |
| GN 6311.4-50-M12-61-N | 50 | M 12 | 61 | 8 | 12.5 | 11.5 | 6 | 13 | 176 | |
| GN 6311.4-50-M12-71-N | 50 | M 12 | 71 | 8 | 12.5 | 11.5 | 6 | 13 | 183 | |
| GN 6311.4-50-M12-91-N | 50 | M 12 | 91 | 8 | 12.5 | 11.5 | 6 | 13 | 198 | |
| GN 6311.4-50-M16-59-N | 50 | M 16 | 59 | 12 | 14.5 | 13.5 | 8 | 30 | 219 | |
| GN 6311.4-50-M16-69-N | 50 | M 16 | 69 | 12 | 14.5 | 13.5 | 8 | 30 | 230 | |
| GN 6311.4-50-M16-89-N | 50 | M 16 | 89 | 12 | 14.5 | 13.5 | 8 | 30 | 258 | |
| GN 6311.4-50-M16-114-N | 50 | M 16 | 114 | 12 | 14.5 | 13.5 | 8 | 30 | 285 | |
| GN 6311.4-60-M16-59-N | 60 | M 16 | 59 | 12 | 14.5 | 13.5 | 8 | 30 | 306 | |
| GN 6311.4-60-M16-69-N | 60 | M 16 | 69 | 12 | 14.5 | 13.5 | 8 | 30 | 317 | |
| GN 6311.4-60-M16-89-N | 60 | M 16 | 89 | 12 | 14.5 | 13.5 | 8 | 30 | 345 | |
| GN 6311.4-60-M16-114-N | 60 | M 16 | 114 | 12 | 14.5 | 13.5 | 8 | 30 | 372 | |
| GN 6311.4-60-M20-78-N | 60 | M 20 | 78 | 15.5 | 16.5 | 15.5 | 10 | 50 | 400 | |
| GN 6311.4-60-M20-88-N | 60 | M 20 | 88 | 15.5 | 16.5 | 15.5 | 10 | 50 | 420 | |
| GN 6311.4-60-M20-113-N | 60 | M 20 | 113 | 15.5 | 16.5 | 15.5 | 10 | 50 | 471 | |
| GN 6311.4-60-M20-138-N | 60 | M 20 | 138 | 15.5 | 16.5 | 15.5 | 10 | 50 | 520 | |
| GN 6311.4-80-M16-59-N | 80 | M 16 | 59 | 12 | 19 | 18 | 8 | 30 | 538 | |
| GN 6311.4-80-M16-69-N | 80 | M 16 | 69 | 12 | 19 | 18 | 8 | 30 | 549 | |
| GN 6311.4-80-M16-89-N | 80 | M 16 | 89 | 12 | 19 | 18 | 8 | 30 | 578 | |
| GN 6311.4-80-M16-114-N | 80 | M 16 | 114 | 12 | 19 | 18 | 8 | 30 | 604 | |
| GN 6311.4-80-M20-78-N | 80 | M 20 | 78 | 15.5 | 21 | 20 | 10 | 50 | 639 | |
| GN 6311.4-80-M20-88-N | 80 | M 20 | 88 | 15.5 | 21 | 20 | 10 | 50 | 658 | |
| GN 6311.4-80-M20-113-N | 80 | M 20 | 113 | 15.5 | 21 | 20 | 10 | 50 | 710 | |
| GN 6311.4-80-M20-138-N | 80 | M 20 | 138 | 15.5 | 21 | 20 | 10 | 50 | 759 | |
| GN 6311.4-100-M16-59-N | 100 | M 16 | 59 | 12 | 22 | 20 | 8 | 30 | 902 | |
| GN 6311.4-100-M16-69-N | 100 | M 16 | 69 | 12 | 22 | 20 | 8 | 30 | 913 | |
| GN 6311.4-100-M16-89-N | 100 | M 16 | 89 | 12 | 22 | 20 | 8 | 30 | 942 | |
| GN 6311.4-100-M16-114-N | 100 | M 16 | 114 | 12 | 22 | 20 | 8 | 30 | 968 | |
| GN 6311.4-100-M20-78-N | 100 | M 20 | 78 | 15.5 | 24 | 23 | 10 | 50 | 1002 | |
| GN 6311.4-100-M20-88-N | 100 | M 20 | 88 | 15.5 | 24 | 23 | 10 | 50 | 1022 | |
| GN 6311.4-100-M20-113-N | 100 | M 20 | 113 | 15.5 | 24 | 23 | 10 | 50 | 1073 | |
| GN 6311.4-100-M20-138-N | 100 | M 20 | 138 | 15.5 | 24 | 23 | 10 | 50 | 1122 |
Характеристики
Типы
- Тип N: без пластиковой крышки
- Тип G: с пластиковым колпачком, скользящий
- Тип R: с пластиковым колпачком, нескользящий
Опорная пластина / Винт
Сталь
- Класс материала 5.8
- Оцинкованный, синий пассивированный
Стопорная пружина
Нержавеющая сталь AISI 301
Пластмассовые колпачки
- Тип G
Технополимер (Полиацеталь POM)
Кремовый RAL 9001
- Тип R
Эластомер (TPE)
Твердость по Шору А ≈ 75
Черный
Информация
Регулируемые опоры GN 6311.4 используются для установки и выравнивния устройств и оборудования.
Диаметр штифта d3 меньше диаметра стержня резьбы с тем, чтобы винт можно было ввёрнуть в штифт. Нажимной штифт легко вставляется в пластину и фиксируется с помощью стопорного кольца, обеспечивая надёжную сборку в осевом направлении.
Приведённые в таблице значения статической нагрузки относятся к чистой вертикальной нагрузке по отношению к регулируемой опоре. При нормальных условиях эксплуатации изгибающие или угловые нагрузки не являются редкостью и приводят к снижению номинальной нагрузки, что необходимо учитывать.
