Серия GN 6311.4

GN 6311.4-G

Регулируемые опоры

Сталь

с пластиковым колпачком, скользящий

Таблица (PDF)

Исполнения серии GN 6311.4

GN 6311.4-G

Регулируемые опоры

Сталь

GN 6311.4-N

Регулируемые опоры

Сталь

GN 6311.4-R

Регулируемые опоры

Сталь

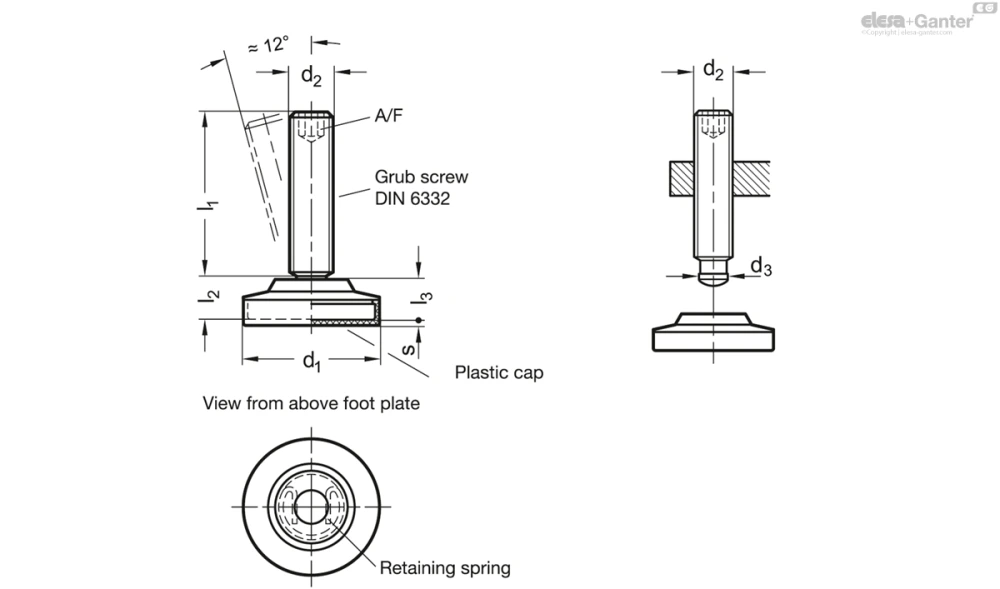

GN 6311.4-G

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₁≈	d₃	l₂	l₃	s	A/F	Статическая нагрузка в кН	Вес (г)
GN 6311.4-50-M10-37-G	50	M 10	37	8	12.5	11.5	2	5	13	145
GN 6311.4-50-M10-47-G	50	M 10	47	8	12.5	11.5	2	5	13	150
GN 6311.4-50-M10-57-G	50	M 10	57	8	12.5	11.5	2	5	13	154
GN 6311.4-50-M10-72-G	50	M 10	72	8	12.5	11.5	2	5	13	163
GN 6311.4-50-M12-41-G	50	M 12	41	8	12.5	11.5	2	6	13	156
GN 6311.4-50-M12-51-G	50	M 12	51	8	12.5	11.5	2	6	13	162
GN 6311.4-50-M12-61-G	50	M 12	61	8	12.5	11.5	2	6	13	169
GN 6311.4-50-M12-71-G	50	M 12	71	8	12.5	11.5	2	6	13	176
GN 6311.4-50-M12-91-G	50	M 12	91	8	12.5	11.5	2	6	13	191
GN 6311.4-50-M16-59-G	50	M 16	59	12	14.5	13.5	2	8	30	213
GN 6311.4-50-M16-69-G	50	M 16	69	12	14.5	13.5	2	8	30	223
GN 6311.4-50-M16-89-G	50	M 16	89	12	14.5	13.5	2	8	30	252
GN 6311.4-50-M16-114-G	50	M 16	114	12	14.5	13.5	2	8	30	278
GN 6311.4-60-M16-59-G	60	M 16	59	12	14.5	13.5	2	8	30	296
GN 6311.4-60-M16-69-G	60	M 16	69	12	14.5	13.5	2	8	30	307
GN 6311.4-60-M16-89-G	60	M 16	89	12	14.5	13.5	2	8	30	336
GN 6311.4-60-M16-114-G	60	M 16	114	12	14.5	13.5	2	8	30	362
GN 6311.4-60-M20-78-G	60	M 20	78	15.5	16.5	15.5	2	10	50	390
GN 6311.4-60-M20-88-G	60	M 20	88	15.5	16.5	15.5	2	10	50	410
GN 6311.4-60-M20-113-G	60	M 20	113	15.5	16.5	15.5	2	10	50	461
GN 6311.4-60-M20-138-G	60	M 20	138	15.5	16.5	15.5	2	10	50	510

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип N: без пластиковой крышки

Тип G: с пластиковым колпачком, скользящий

Тип R: с пластиковым колпачком, нескользящий

Опорная пластина / Винт

Сталь

Класс материала 5.8

Оцинкованный, синий пассивированный

Стопорная пружина

Нержавеющая сталь AISI 301

Пластмассовые колпачки

Тип G

Технополимер (Полиацеталь POM)

Кремовый RAL 9001

Тип R

Эластомер (TPE)

Твердость по Шору А ≈ 75

Черный

Информация

Регулируемые опоры GN 6311.4 используются для установки и выравнивния устройств и оборудования.

Диаметр штифта d₃ меньше диаметра стержня резьбы с тем, чтобы винт можно было ввёрнуть в штифт. Нажимной штифт легко вставляется в пластину и фиксируется с помощью стопорного кольца, обеспечивая надёжную сборку в осевом направлении.

Приведённые в таблице значения статической нагрузки относятся к чистой вертикальной нагрузке по отношению к регулируемой опоре. При нормальных условиях эксплуатации изгибающие или угловые нагрузки не являются редкостью и приводят к снижению номинальной нагрузки, что необходимо учитывать.
