Серия GN 618
GN 618
Штифты стопорные
без резьбы, без фиксации в отжатом положении
Штифты стопорные (фиксаторы)
Изображения

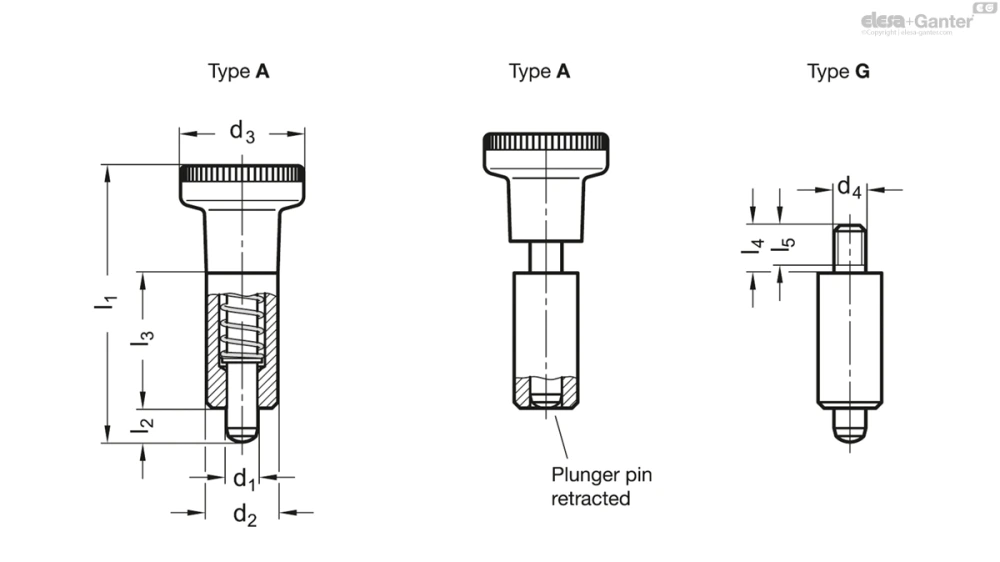

Схемы
GN 618
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 618-5-A | 5 | 12 | 21 | - | 45 | 5 | 22 | - | - | 7 | 17 | 30 | |
| GN 618-6-A | 6 | 14 | 25 | - | 54.5 | 6 | 26 | - | - | 9 | 24 | 40 | |
| GN 618-8-A | 8 | 18 | 31 | - | 69 | 8 | 34 | - | - | 11 | 30 | 84 | |
| GN 618-5-G | 5 | 12 | - | M 5 | - | 5 | 22 | 6 | 4.5 | 7 | 17 | 20 | |
| GN 618-6-G | 6 | 14 | - | M 6 | - | 6 | 26 | 10 | 8 | 9 | 24 | 37 | |
| GN 618-8-G | 8 | 18 | - | M 8 | - | 8 | 34 | 12 | 10 | 11 | 30 | 73 |
Характеристики
Типы
- Тип A: с ручкой
- Тип G: с резьбовой шпилькой
Сталь
- для сварки
- чернение
- Плунжер: закалённая сталь
Ручка пластиковая (полиамид ПА)
- чёрный цвет, матовая отделка
- чёрный цвет, матовая отделка
Информация
Стопорные штифты GN 618 без резьбы предназначены для применений, в которых предпочтительно использование сварки, полимерной связки (Loctite) или зажима.
Тип G был разработан для применения в устройствах, где требуются специальные ручки.
Стопорные штифты разработаны таким образом, чтобы фиксатор при установке в крайнее положение (пружина заблокирована) также поглощал осевое усилие. Для применения в устройствах, где это усилие значительно превышает усилие растяжения, прикладываемое оператором (тип G), может быть предоставлена дополнительная информация по запросу.
Техническая информация
Вопрос о продукции
Спросите о серии GN 618 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
