Серия GN 616
GN 616-S
Фиксаторы пружинные
Корпус Сталь / нержавеющая сталь, Болт Сталь / нержавеющая сталь / Пластик
болт из стали, стандартная нагрузка пружины
Исполнения серии GN 616
GN 616-K
Фиксаторы пружинные
Корпус Сталь / нержавеющая сталь, Болт Сталь / нержавеющая сталь / Пластик
GN 616-KN
Фиксаторы пружинные
Корпус Сталь / нержавеющая сталь, Болт Сталь / нержавеющая сталь / Пластик
GN 616-KSN
Фиксаторы пружинные
Корпус Сталь / нержавеющая сталь, Болт Сталь / нержавеющая сталь / Пластик
GN 616-S
Фиксаторы пружинные
Корпус Сталь / нержавеющая сталь, Болт Сталь / нержавеющая сталь / Пластик
GN 616-SN
Фиксаторы пружинные
Корпус Сталь / нержавеющая сталь, Болт Сталь / нержавеющая сталь / Пластик
GN 616-SS
Фиксаторы пружинные
Корпус Сталь / нержавеющая сталь, Болт Сталь / нержавеющая сталь / Пластик
GN 616-SSN
Фиксаторы пружинные
Корпус Сталь / нержавеющая сталь, Болт Сталь / нержавеющая сталь / Пластик
Изображения

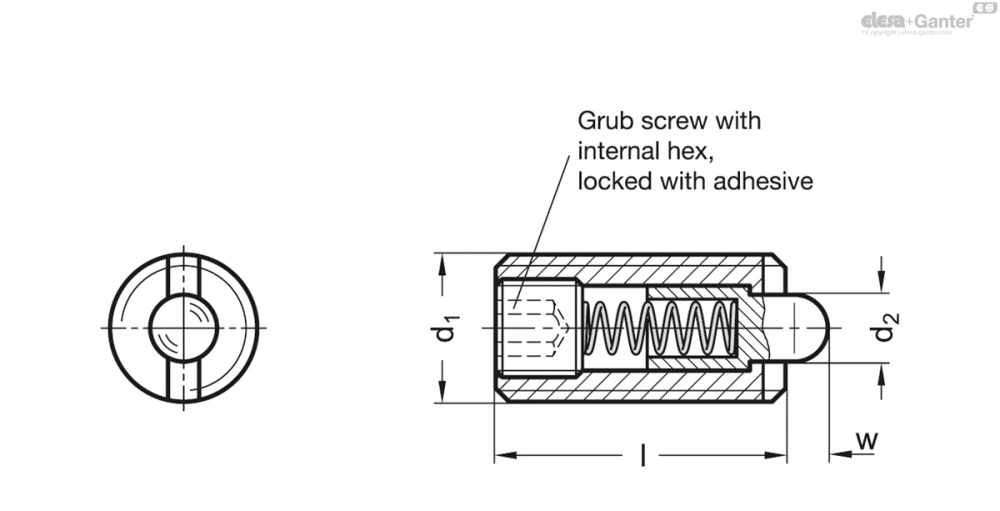

Схемы
GN 616-S
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 616-M3-S | M 3 | 1 | 12 | 1 | 2 | 4 | GN 611.5-M3 | 1 | |
| GN 616-M4-S | M 4 | 1.5 | 15 | 1.5 | 4.5 | 16 | GN 611.5-M4 | 1 | |
| GN 616-M5-S | M 5 | 2.4 | 18 | 2.3 | 6 | 19 | GN 611.5-M5 | 2 | |
| GN 616-M6-S | M 6 | 2.7 | 20 | 2.5 | 6 | 19 | GN 611.5-M6 | 3 | |
| GN 616-M8-S | M 8 | 3.5 | 22 | 3 | 10 | 39 | GN 611.5-M8 | 6 | |
| GN 616-M10-S | M 10 | 4 | 22 | 3 | 10 | 39 | GN 611.5-M10 | 9 | |
| GN 616-M12-S | M 12 | 6 | 28 | 4 | 12 | 53 | GN 611.5-M12 | 16 | |
| GN 616-M16-S | M 16 | 7.5 | 32 | 5 | 45 | 100 | GN 611.5-M16 | 35 | |
| GN 616-M20-S | M 20 | 10 | 40 | 7 | 52 | 125 | GN 611.5-M20 | 67 | |
| GN 616-M24-S | M 24 | 12 | 52 | 10 | 70 | 170 | GN 611.5-M24 | 164 |
Характеристики
Вариант исполнения из стали
Типы
- Тип S: болт из стали, стандартная нагрузка пружины
- Тип SS: болт из стали, повышенная нагрузка пружины
- Тип K: болт из пластика, стандартная нагрузка пружины
Тип S / SS
- Корпус из стали, чернение
- Болт из закаленной стали
- Рабочая температура до 250 °C
Тип K
- Корпус из стали, чернение
- Болт из пластика, полиацеталь (POM)
- Рабочая температура от -30 °C до +50 °C
Нажимная пружина
Нержавеющая сталь AISI 631
Идентификация типа SS
Корпус с 2 продольными разметками
Вариант исполнения из нержавеющей стали
Типы
- Тип SN: болт из нержавеющей стали, стандартная нагрузка пружины
- Тип SSN: болт из нержавеющей стали, повышенная нагрузка пружины
- Тип KN: болт из пластика, стандартная нагрузка пружины
- Тип KSN: болт из пластика, повышенная нагрузка пружины
Корпус
Нержавеющая сталь AISI 303
Тип SN / SSN
- Корпус из нержавеющей стали AISI 303
- Болт из нержавеющей стали AISI 303, азотирование
- Рабочая температура до 250 °C
Тип KN / KSN
- Корпус из нержавеющей стали AISI 303
- Болт из пластика, полиацеталь (POM)
- Рабочая температура от -30 °C до +50 °C
Нажимная пружина
Нержавеющая сталь AISI 631
Идентификация типа SSN / KSN
Корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 616 используются в качестве упоров, для нажимно-вытяжных действий, а также на эжекторах.
Паз на стороне штифта предусмотрен для применения в глухих отверстиях. В наличии имеется специальная отвертка GN 611.5 можно заказать (см. таблицу).
Аксессуары
- Отвертки GN 611.5 (см. № кода в таблице)
По запросу
- с фиксатором резьбовых соединений PFB / MVK
Техническая информация
