Серия GN 616.1
GN 616.1-SN
Фиксаторы пружинные
Сталь/нержавеющая сталь с уплотненным болтом
Нержавеющая сталь
Исполнения серии GN 616.1
Изображения
Схемы

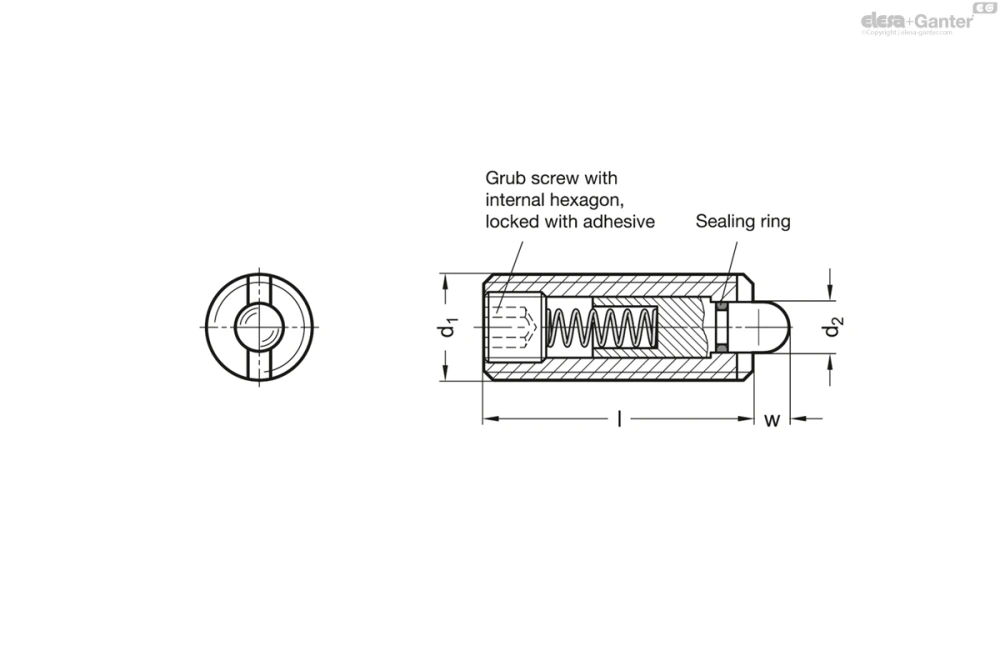

GN 616.1-SN
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 616.1-M8-SN | 2.5 | 9 | 24 | M 8 | 3.8 | 26 | 3 | 9 | 24 | GN 611.5-M10 | 7 | |
| GN 616.1-M10-SN | 3 | 15 | 30 | M 10 | 4 | 28 | 3.5 | 15 | 30 | GN 611.5-M10 | 12 | |
| GN 616.1-M12-SN | 4 | 24 | 50 | M 12 | 6 | 35 | 4 | 24 | 50 | GN 611.5-M12 | 20 | |
| GN 616.1-M16-SN | 5 | 36 | 58 | M 16 | 7.5 | 40 | 5 | 36 | 58 | GN 611.5-M16 | 44 |
Характеристики
Типы
- Тип S: сталь, стандартное усилие пружины
- Тип SS: сталь, повышенное усилие пружины
- Тип SN: нержавеющая сталь, стандартное усилие пружины
Тип S / SS
- Корпус: закалённая сталь, чернение
- Болт из закаленной стали
Тип SN
- Корпус из нержавеющей стали AISI 303
- Болт из нержавеющей стали AISI 303
Нажимная пружина
Нержавеющая сталь AISI 303
Уплотнение
Бутадиен-нитрильный каучук (Пербунан®)
Идентификация типа SS:
корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 616.1 используются для блокировки, а также для нажимно-вытяжных действий. Проникновению жидкостей и грязи препятствует уплотнение.
Паз на пружинном фиксаторе используется для ввинчивания в глухие отверстия. Для этого предусмотрена специальная отвертка GN 611.5 (см. таблицу).
Техническая информация
Аксессуары
- Отвертки GN 611.5 (cм. № кода в таблице)
