Серия GN 615.9
GN 615.9-K/KS
Фиксаторы пружинные
Сталь/нержавеющая сталь, шарик с подшипником скольжения, с шестигранным углублением
Пружинные фиксаторы, сталь
Исполнения серии GN 615.9
Изображения

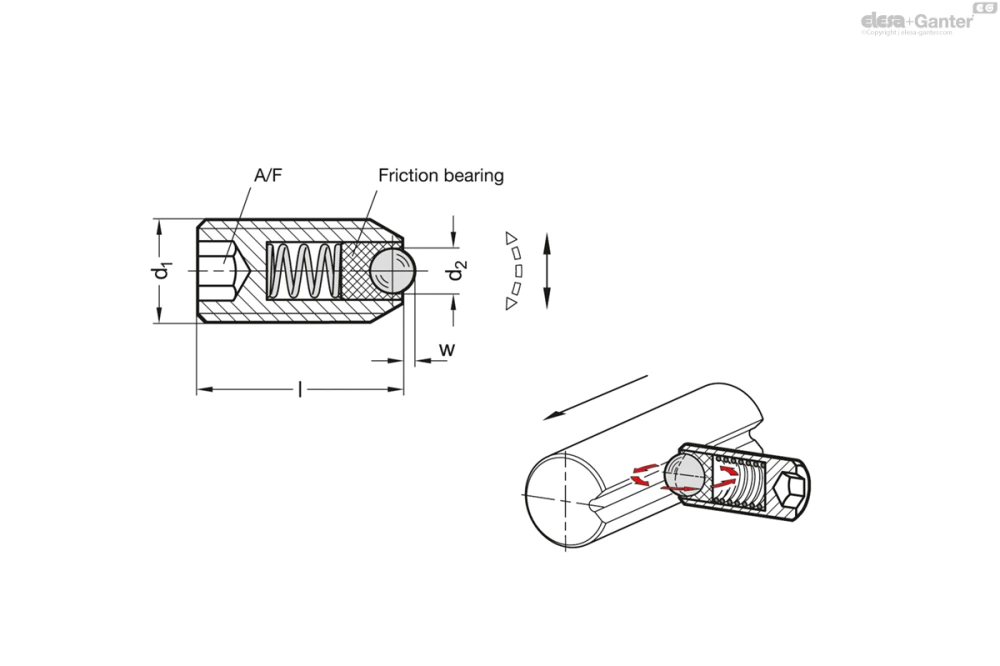

Схемы
GN 615.9-K/KS
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 615.9-M5-K | M 5 | 2 | 14 | 2.5 | 0.5 | 4.8 | 6.8 | 2 | |
| GN 615.9-M6-K | M 6 | 2.5 | 15 | 3 | 0.7 | 6.3 | 10 | 2 | |
| GN 615.9-M8-K | M 8 | 3.5 | 18 | 4 | 0.95 | 16 | 24 | 4 | |
| GN 615.9-M10-K | M 10 | 4.5 | 23 | 5 | 1.4 | 18.8 | 31.7 | 8 | |
| GN 615.9-M12-K | M 12 | 6.5 | 26 | 6 | 2.3 | 26 | 49 | 12 | |
| GN 615.9-M16-K | M 16 | 8.5 | 33 | 8 | 3.1 | 38 | 68 | 30 | |
| GN 615.9-M5-KS | M 5 | 2 | 14 | 2.5 | 0.5 | 10 | 14 | 2 | |
| GN 615.9-M6-KS | M 6 | 2.5 | 15 | 3 | 0.7 | 11 | 16 | 2 | |
| GN 615.9-M8-KS | M 8 | 3.5 | 18 | 4 | 0.95 | 23 | 40 | 4 | |
| GN 615.9-M10-KS | M 10 | 4.5 | 23 | 5 | 1.4 | 28 | 54.3 | 8 | |
| GN 615.9-M12-KS | M 12 | 6.5 | 26 | 6 | 2.3 | 39.5 | 77.3 | 12 | |
| GN 615.9-M16-KS | M 16 | 8.5 | 33 | 8 | 3.1 | 50 | 88.7 | 30 |
Характеристики
Типы
- Тип K: Сталь, стандартная нагрузка пружины
- Тип KS: Сталь, повышенная нагрузка пружины
- Тип KN: Нержавеющая сталь, стандартная нагрузка пружины
- Тип KSN: Нержавеющая сталь, повышенная нагрузка пружины
Тип K / KS
- Корпус: закалённая сталь, чернение
- Шарик из закаленной стали
Тип KN / KSN
- Корпус из нержавеющей стали AISI 303
- Шарик из закалённой нержавеющей стали AISI 420C
пружина
Нержавеющая сталь AISI 631
Подшипник скольжения
- Пластик
- термостойкость до 90 °C
Идентификация типа KS/KSN:
корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 615.9 используются для блокировки, а также для нажимно-вытяжных действий.
Свободно перемещающийся шарик находится в пластиковом корпусе, что оптимизирует характеристики функции блокировки. Более того, это позволяет уменьшить износ сопряженной детали.
Дополнительная характеристика данных плунжеров заключается в том, что пластиковый подшипник выполняет роль электроизолятора.
Техническая информация
