Серия GN 615.8

GN 615.8-K/KS

Фиксаторы пружинные

Сталь / Нержавеющая сталь, шарик с подшипником скольжения, с пазом

Пружинные фиксаторы, сталь

Таблица (PDF)

Исполнения серии GN 615.8

GN 615.8-K/KS

Фиксаторы пружинные

Сталь / Нержавеющая сталь, шарик с подшипником скольжения, с пазом

GN 615.8-KN/KSN

Фиксаторы пружинные

Сталь / Нержавеющая сталь, шарик с подшипником скольжения, с пазом

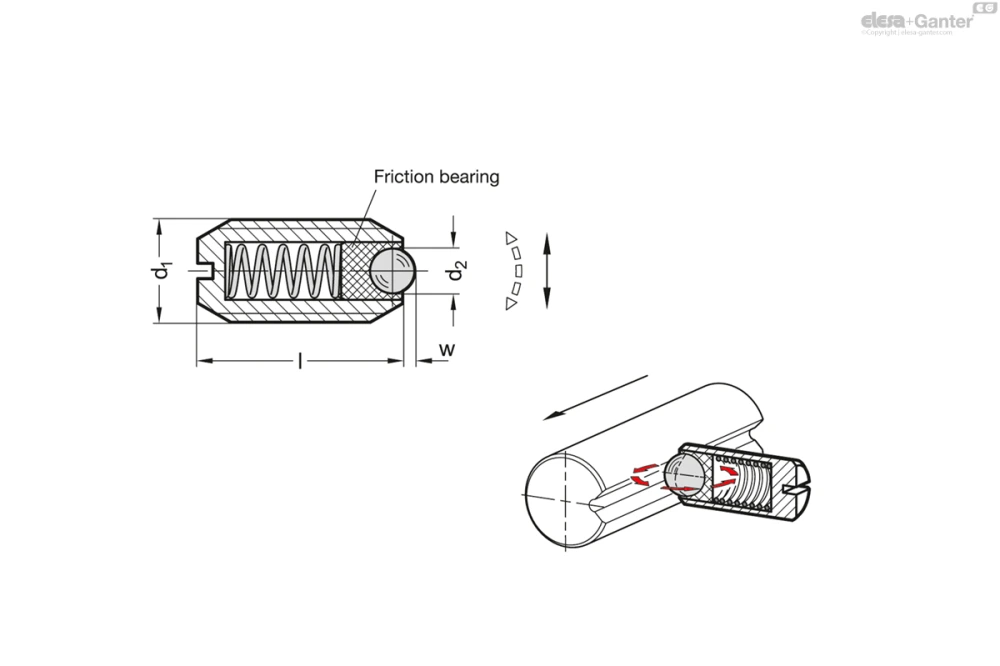

GN 615.8-K/KS

Таблица моделей — Фиксаторы пружинные

Артикул	d₁	d₂	l	w	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 615.8-M5-K	M 5	2	12	0.5	4.8	6.8	2
GN 615.8-M6-K	M 6	2.5	14	0.7	6.3	10	2
GN 615.8-M8-K	M 8	3.5	16	0.95	16	24	4
GN 615.8-M10-K	M 10	4.5	19	1.4	18.8	31.7	7
GN 615.8-M12-K	M 12	6.5	22	2.3	26	49	10
GN 615.8-M16-K	M 16	8.5	24	3.1	38	68	21
GN 615.8-M5-KS	M 5	2	12	0.5	10	14	2
GN 615.8-M6-KS	M 6	2.5	14	0.7	11	16	2
GN 615.8-M8-KS	M 8	3.5	16	0.95	23	40	4
GN 615.8-M10-KS	M 10	4.5	19	1.4	28	54.3	7
GN 615.8-M12-KS	M 12	6.5	22	2.3	39.5	77.3	10
GN 615.8-M16-KS	M 16	8.5	24	3.1	50	88.7	21

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип K: Сталь, стандартная нагрузка пружины

Тип KS: Сталь, повышенная нагрузка пружины

Тип KN: Нержавеющая сталь, стандартная нагрузка пружины

Тип KSN: Нержавеющая сталь, повышенная нагрузка пружины

Тип K / KS

Корпус: закалённая сталь, чернение

Шарик из закаленной стали

Тип KN / KSN

Корпус из нержавеющей стали AISI 303

Шарик из закалённой нержавеющей стали AISI 420C

пружина

Нержавеющая сталь AISI 631

Подшипник скольжения

Пластик

термостойкость до 90 °C

Идентификация типа KS/KSN:

корпус с 2 продольными разметками

Информация

Пружинные фиксаторы GN 615.8 используются для блокировки, а также для нажимно-вытяжных действий.

Свободно перемещающийся шарик находится в пластиковом корпусе, что оптимизирует характеристики функции блокировки. Более того, это позволяет уменьшить износ сопряженной детали.

Дополнительная характеристика данных плунжеров заключается в том, что пластиковый подшипник выполняет роль электроизолятора.
