Серия GN 615.4
GN 615.4-BN/BSN
Фиксаторы пружинные
Сталь / нержавеющая сталь, с болтом / с шестигранным углублением
Пружинные фиксаторы, нержавеющая сталь
Исполнения серии GN 615.4
Изображения

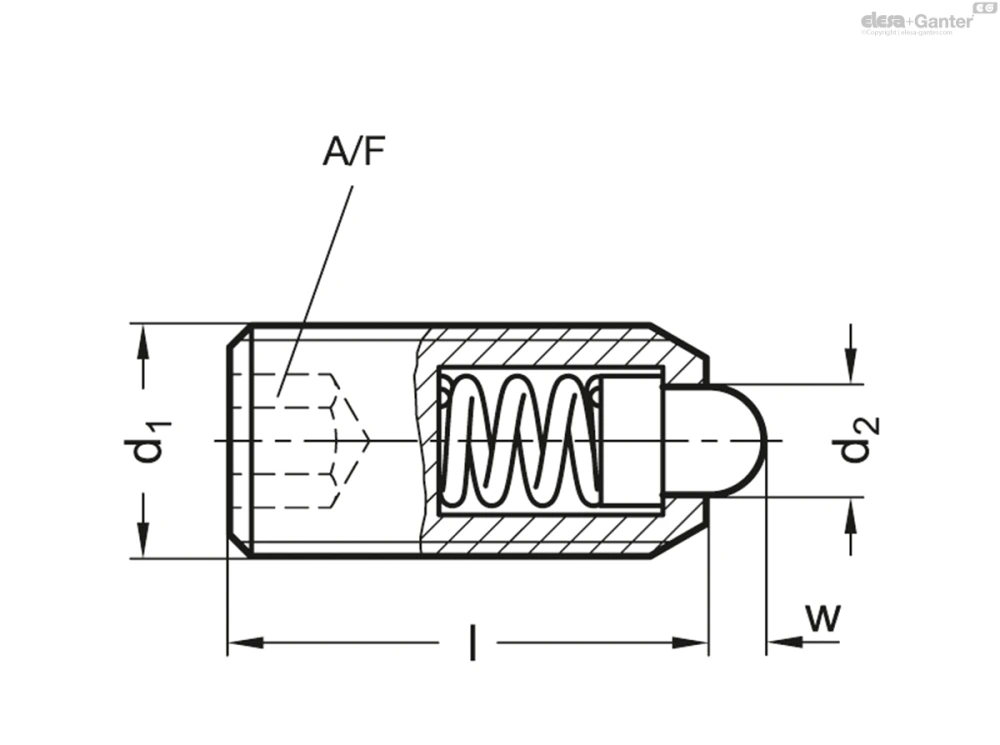

Схемы
GN 615.4-BN/BSN
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 615.4-M4-BN | M 4 | 1.8 | 12 | 1.5 +0.3/-0.4 | 2 | 4.5 | 12.5 | 1 | |
| GN 615.4-M5-BN | M 5 | 2.4 | 14 | 2 | 2.5 | 5 | 13 | 1 | |
| GN 615.4-M6-BN | M 6 | 2.7 | 15 | 2 | 3 | 6 | 17 | 2 | |
| GN 615.4-M8-BN | M 8 | 3.8 | 18 | 2 | 4 | 16 | 33 | 4 | |
| GN 615.4-M10-BN | M 10 | 4.5 | 23 | 2.5 | 5 | 19 | 42 | 9 | |
| GN 615.4-M12-BN | M 12 | 6.2 | 26 | 3.5 | 6 | 22 | 57 | 9 | |
| GN 615.4-M16-BN | M 16 | 8.5 | 33 | 4.5 ±0.3 | 8 | 38 | 78 | 32 | |
| GN 615.4-M20-BN | M 20 | 10 | 43 | 6.5 | 10 | 39 | 81 | 67 | |
| GN 615.4-M24-BN | M 24 | 13 | 48 | 8 | 12 | 72 | 155 | 104 | |
| GN 615.4-M6-BSN | M 6 | 2.7 | 15 | 2 | 3 | 11 | 25 | 2 | |
| GN 615.4-M8-BSN | M 8 | 3.8 | 18 | 2 | 4 | 23 | 59 | 4 | |
| GN 615.4-M10-BSN | M 10 | 4.5 | 23 | 2.5 | 5 | 20 | 54 | 9 | |
| GN 615.4-M12-BSN | M 12 | 6.2 | 26 | 3.5 | 6 | 38 | 96 | 9 | |
| GN 615.4-M16-BSN | M 16 | 8.5 | 33 | 4.5 ±0.3 | 8 | 50 | 100 | 32 | |
| GN 615.4-M20-BSN | M 20 | 10 | 43 | 6.5 | 10 | 52 | 133 | 68 | |
| GN 615.4-M24-BSN | M 24 | 13 | 48 | 8 | 12 | 91 | 223 | 105 |
Характеристики
Типы
- Тип B: Сталь, стандартная нагрузка пружины
- Тип BN: Нержавеющая сталь, стандартная нагрузка пружины
- Тип BS: Сталь, повышенная нагрузка пружины
- Тип BSN: Нержавеющая сталь, повышенная нагрузка пружины
Тип B / BS:
- Корпус: закалённая сталь, чернение
- Болт из закалённой стали
Тип BN / BSN
- Корпус из нержавеющей стали AISI 303
- Болт из закалённой нержавеющей стали AISI 420C
Разметка типа BS / BSN:
корпус с 2 продольными разметками
пружина
Нержавеющая сталь AISI 631
Информация
Пружинные фиксаторы GN 615.4 используются в качестве упоров, для нажимно-вытяжных действий, а также на эжекторах.
По запросу
- с фиксатором резьбовых соединений PFB / MVK
Техническая информация
Вопрос о продукции
Спросите о серии GN 615.4-BN/BSN — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
