Серия GN 615.10
GN 615.10-KSN
Фиксаторы пружинные
Нержавеющая сталь, с керамическим шариком, с подшипником скольжения, с пазом
Нержавеющая сталь, повышенная нагрузка пружины
Исполнения серии GN 615.10
Изображения

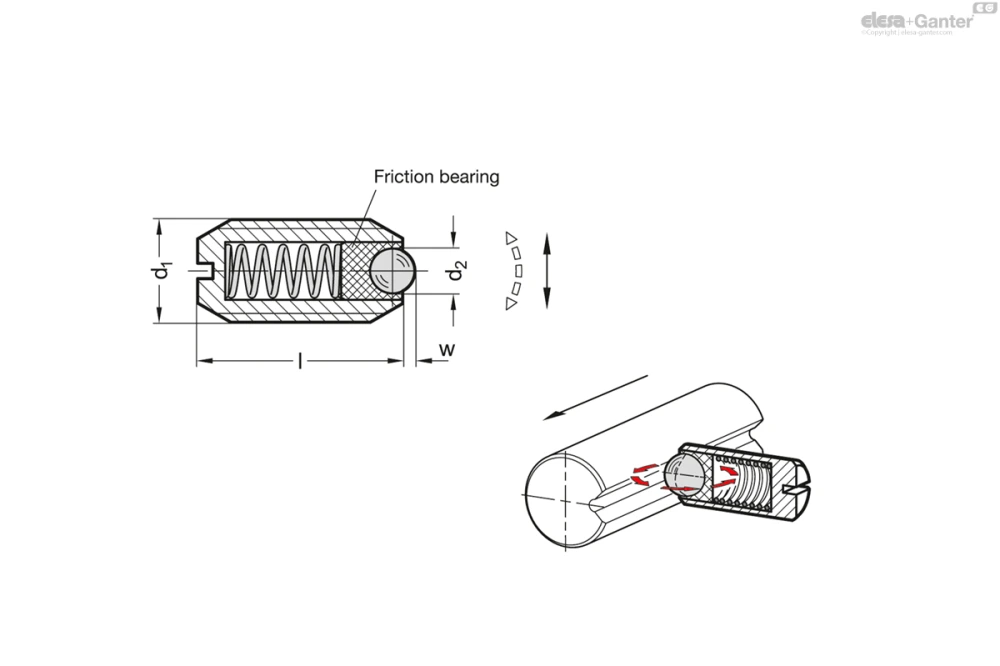

Схемы
GN 615.10-KSN
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 615.10-M5-KSN | M 5 | 2 | 12 | 0.5 | 10 | 14 | 1 | |
| GN 615.10-M6-KSN | M 6 | 2.5 | 14 | 0.7 | 11 | 16 | 2 | |
| GN 615.10-M8-KSN | M 8 | 3.5 | 16 | 0.95 | 22.9 | 40 | 3 | |
| GN 615.10-M10-KSN | M 10 | 4.5 | 19 | 1.4 | 28.1 | 54.3 | 6 | |
| GN 615.10-M12-KSN | M 12 | 6.5 | 22 | 2.5 | 36.5 | 77.3 | 9 | |
| GN 615.10-M16-KSN | M 16 | 8.5 | 24 | 3.1 | 50 | 88.7 | 20 |
Характеристики
Типы
- Тип KN: нержавеющая сталь, стандартная нагрузка пружины
- Тип KSN: нержавеющая сталь, повышенная нагрузка пружины
Корпус
Нержавеющая сталь
Шарик
Керамический
Нитрид кремния, чёрный цвет
пружина
Нержавеющая сталь
Подшипник скольжения
Пластик
Рабочая температура от -30 °C до +90 °C
Идентификация типа KSN
Корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 615.10 используются для блокировки, а также для нажимно-вытяжных действий.
Шарик свободно перемещается в пределах пластикового подшипника скольжения, позволяя предметам катиться по шарику. Это сводит к минимуму износ на других предметах и обеспечивает оптимизацию функции захватывания.
За счёт материалов пружинные фиксаторы подходят для использования в высокоагрессивных средах. Кроме того, керамический шарик и пластиковый подшипник трения обладают высокой износоустойчивостью, антимагнитной и электрической изоляцией.
