Серия GN 615.1
GN 615.1-BN/BSN
Фиксаторы пружинные
Сталь / нержавеющая сталь, с болтом / с пазом
Пружинные фиксаторы, нержавеющая сталь
Исполнения серии GN 615.1
Изображения

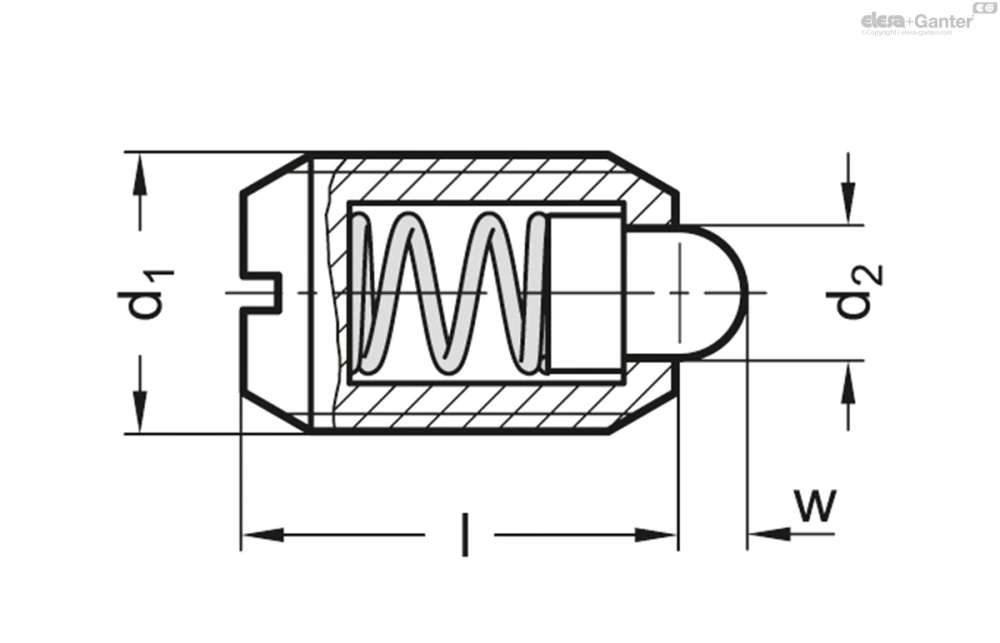

Схемы
GN 615.1-BN/BSN
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 615.1-M4-BN | M 4 | 1.8 | 9 | 1.5 +0.3/-0.4 | 4.5 | 12.5 | 1 | |
| GN 615.1-M5-BN | M 5 | 2.4 | 12 | 2 | 5 | 13 | 2 | |
| GN 615.1-M6-BN | M 6 | 2.7 | 14 | 2 | 6 | 17 | 2 | |
| GN 615.1-M8-BN | M 8 | 3.8 | 16 | 2 | 16 | 33 | 4 | |
| GN 615.1-M10-BN | M 10 | 4.5 | 19 | 2.5 | 19 | 42 | 7 | |
| GN 615.1-M12-BN | M 12 | 6 | 22 | 3.5 | 22 | 57 | 10 | |
| GN 615.1-M16-BN | M 16 | 8.5 | 24 | 4.5 ±0.3 | 38 | 78 | 24 | |
| GN 615.1-M20-BN | M 20 | 10 | 30 | 6.5 | 39 | 81 | 40 | |
| GN 615.1-M24-BN | M 24 | 13 | 34 | 8 | 72 | 155 | 70 | |
| GN 615.1-M6-BSN | M 6 | 2.7 | 14 | 2 | 11 | 25 | 2 | |
| GN 615.1-M8-BSN | M 8 | 3.8 | 16 | 2 | 23 | 59 | 4 | |
| GN 615.1-M10-BSN | M 10 | 4.5 | 19 | 2.5 | 20 | 54 | 7 | |
| GN 615.1-M12-BSN | M 12 | 6 | 22 | 3.5 | 38 | 96 | 10 | |
| GN 615.1-M16-BSN | M 16 | 8.5 | 24 | 4.5 ±0.3 | 50 | 100 | 23 | |
| GN 615.1-M20-BSN | M 20 | 10 | 30 | 6.5 | 52 | 133 | 43 | |
| GN 615.1-M24-BSN | M 24 | 13 | 34 | 8 | 91 | 223 | 70 |
Характеристики
Типы
- Тип B: Сталь, стандартная нагрузка пружины
- Тип BN: Нержавеющая сталь, стандартная нагрузка пружины
- Тип BS: Сталь, повышенная нагрузка пружины
- Тип BSN: Нержавеющая сталь, повышенная нагрузка пружины
Тип B / BS
- Сталь, чернение
- Болт, закалённая сталь, чернение
Тип BN / BSN
- Корпус из нержавеющей стали AISI 303
- Шарик из закалённой нержавеющей стали AISI 420C
пружина
Нержавеющая сталь AISI 631
Маркировка типа BS / BSN:
корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 615.1 используются в качестве упоров, для нажимно-вытяжных действий, а также на эжекторах.
Техническая информация
Вопрос о продукции
Спросите о серии GN 615.1-BN/BSN — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
