Серия GN 614
GN 614-NIS
Фиксаторы пружинные
Корпус Нержавеющая сталь / Латунь / Пластик, Шарик Нержавеющая сталь / Пластик, нажимной тип
Нержавеющая сталь, повышенная нагрузка пружины
Исполнения серии GN 614
GN 614-KD
Фиксаторы пружинные
Корпус Нержавеющая сталь / Латунь / Пластик, Шарик Нержавеющая сталь / Пластик, нажимной тип
GN 614-KU
Фиксаторы пружинные
Корпус Нержавеющая сталь / Латунь / Пластик, Шарик Нержавеющая сталь / Пластик, нажимной тип
GN 614-MS
Фиксаторы пружинные
Корпус Нержавеющая сталь / Латунь / Пластик, Шарик Нержавеющая сталь / Пластик, нажимной тип
GN 614-NI
Фиксаторы пружинные
Корпус Нержавеющая сталь / Латунь / Пластик, Шарик Нержавеющая сталь / Пластик, нажимной тип
GN 614-NIL
Фиксаторы пружинные
Корпус Нержавеющая сталь / Латунь / Пластик, Шарик Нержавеющая сталь / Пластик, нажимной тип
GN 614-NIS
Фиксаторы пружинные
Корпус Нержавеющая сталь / Латунь / Пластик, Шарик Нержавеющая сталь / Пластик, нажимной тип
Изображения

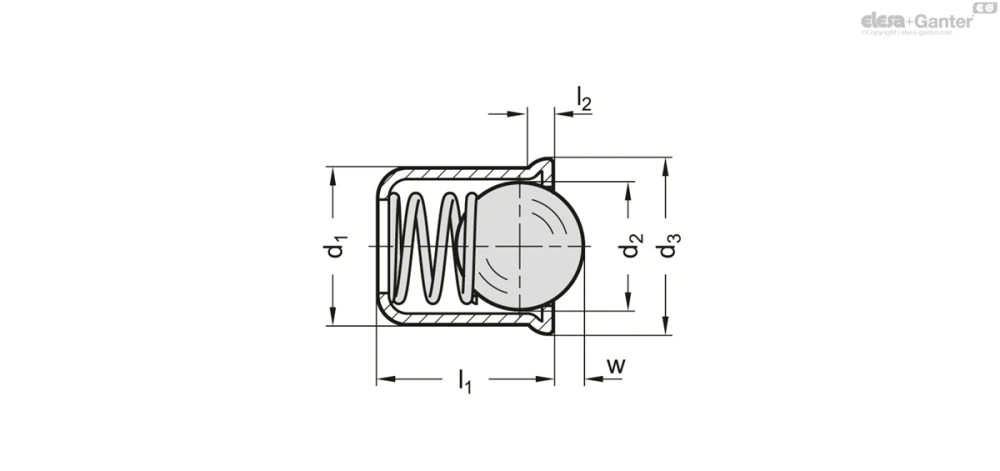

Схемы
GN 614-NIS
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 614-3-NIS | 3 | 2.4 | 3.5 | 4 | 0.6 | 0.7 | 2.4 | 5.5 | 1 | |
| GN 614-4-NIS | 4 | 3 | 4.6 | 5 | 0.9 | 1 | 5 | 10.4 | 2 | |
| GN 614-5-NIS | 5 | 4 | 5.6 | 6 | 0.9 | 1.4 | 6 | 12 | 3 | |
| GN 614-6-NIS | 6 | 5 | 6.5 | 7 | 1 | 1.8 | 7.3 | 19 | 4 | |
| GN 614-8-NIS | 8 | 6.5 | 8.5 | 9 | 1.1 | 2.4 | 11 | 25 | 5 | |
| GN 614-10-NIS | 10 | 8.5 | 11 | 13 | 1.5 | 3.3 | 17 | 37 | 6 | |
| GN 614-12-NIS | 12 | 10 | 13 | 16 | 2.3 | 4 | 28 | 57 | 7 |
Характеристики
Типы
- Тип NI: нержавеющая сталь, стандартная нагрузка пружины
- Тип NIL: нержавеющая сталь, лёгкая нагрузка пружины
- Тип NIS: нержавеющая сталь, повышенная нагрузка пружины
- Тип MS: латунный корпус, шарик из нержавеющей стали, стандартная нагрузка пружины
- Тип KU: корпус из пластика, шарик из нержавеющей стали, стандартная нагрузка пружины
- Тип KD: корпус из пластика, шарик пластиковый, стандартная нагрузка пружины
Типы NI / NIL / NIS
- Корпус
- Нержавеющая сталь AISI 305
- Листовой металл
- Шарик
- Нержавеющая сталь AISI 420C
- закалённая
Идентификация
- Тип NIL: корпус с 1 продольной разметкой
- Тип NIS: корпус с 2 продольными разметками
Тип MS
- Корпус
- Латунь, oбточка
- Шарик
- Нержавеющая сталь AISI 420C, закалённая
Тип KU
- Корпус
- Пластик, полиацеталь (POM)
- Рабочая температура до 50 °C
- Синий цвет
- Шарик
- Нержавеющая сталь AISI 420C, закалённая
Тип KD
- Корпус
- Пластик, полиацеталь (POM)
- Рабочая температура до 50 °C
- Синий цвет
- Шарик
- Пластик, полиацеталь (POM)
- Рабочая температура до 50 °C
- Белый цвет
Нажимная пружина
Нержавеющая сталь AISI 631
Информация
Пружинные фиксаторы GN 614 используются в качестве упоров, для нажимно-вытяжных действий, а также на эжекторах.
Допуск H7 рекомендуется для установочного отверстия d1.
Техническая информация
Вопрос о продукции
Спросите о серии GN 614-NIS — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
