Серия GN 614.6
GN 614.6-KN
Фиксаторы пружинные
Сталь/нержавеющая сталь, без резьбы, с кольцевым выступом
Stainless Steel
Исполнения серии GN 614.6
Изображения
Схемы

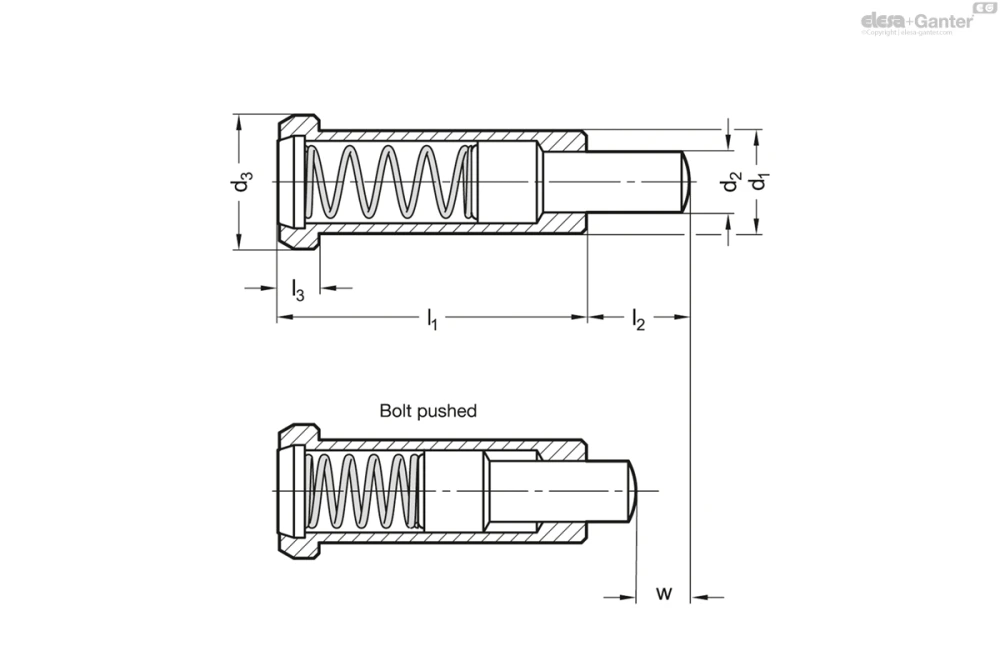

GN 614.6-KN
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 614.6-6-KN | 2.7 | 8 | 20 | 6 | 3.2 | 3.5 | 10 | 22 | 4 | |
| GN 614.6-8-KN | 3.9 | 10 | 24 | 8 | 3.2 | 4.5 | 30 | 88 | 8 | |
| GN 614.6-10-KN | 5.9 | 13 | 30 | 10 | 4 | 5.5 | 42 | 110 | 16 | |
| GN 614.6-12-KN | 7.9 | 16 | 36 | 12 | 5 | 6.5 | 50 | 130 | 27 |
Specification
Types
- Type K: Steel, standard spring load
- Type KN: Stainless steel, standard spring load
Type K
Housing
Steel, blackened
Bolt
Steel, blackened
Case hardened
Type KN
Housing
Stainless steel AISI 303
Bolt
Stainless steel AISI 303
Nitrided
Pressure spring
Stainless steel AISI 631
Information
Spring plungers GN 614.6 are primarily used in toolmaking as spring-loaded stops as well as for pressure and hold-off functions.
Tolerance d1 H7 is recommended for the mounting hole.
Technical information
Вопрос о продукции
Спросите о серии GN 614.6-KN — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
